我们与《未来》不期而遇!RVE新款F3C全包壳诞生记!
2021-06-19   浏览次数 :



RVE 作为一个中国智造的新生品牌,在短短一年多时间里已经得到了全球各地无数模友的认可和肯定!该品牌致力于F3C直升机模型以及相关产品的开发和生产。其作为首款旗舰机型--Merak E750 (天璇星),在2019 F3CN世锦赛赛场上已有很高的保有量,德国队的史蒂芬用这款机体取得了世锦赛F3C项目的季军!

天璇星的第一代全包机壳是在JR基础上做了一些修改而成的,虽然采用了更为先进的复材工艺生产和制造,减重和强度方面都有非常大提升,但是外观上还是跟JR 的太像。于是从去年1月份开始,他们就已经开始策划并着手开发这款全新概念的机壳了。

因为机壳的外形必须要遵循流体力学的原理,不能因为外观时尚而损失掉最重要的飞行性能,所以要想创新就需要更多的考量。

很多设计师专业素养都很高,但是我们这个产品有其特殊性。性能和美学需要完美结合,于是RVE团队邀请了中央美院的Nemo大师担任此项任务的设计工作。这其中最重要的原因就是Nemo从很小就开始了固定翼和直升机的飞行,所以他对飞行器非常了解,这简直就是如虎添翼啊!


接下来跟大家分享下这款新机壳的诞生记吧!

对于性能方面的要求很早就已经传达给设计师,例如增大横截面来降低俯冲速度,通过机身的线面结合增加玻璃钢结构强度等等,所以他从构思开始就已经考虑到了很多性能方面的要求。

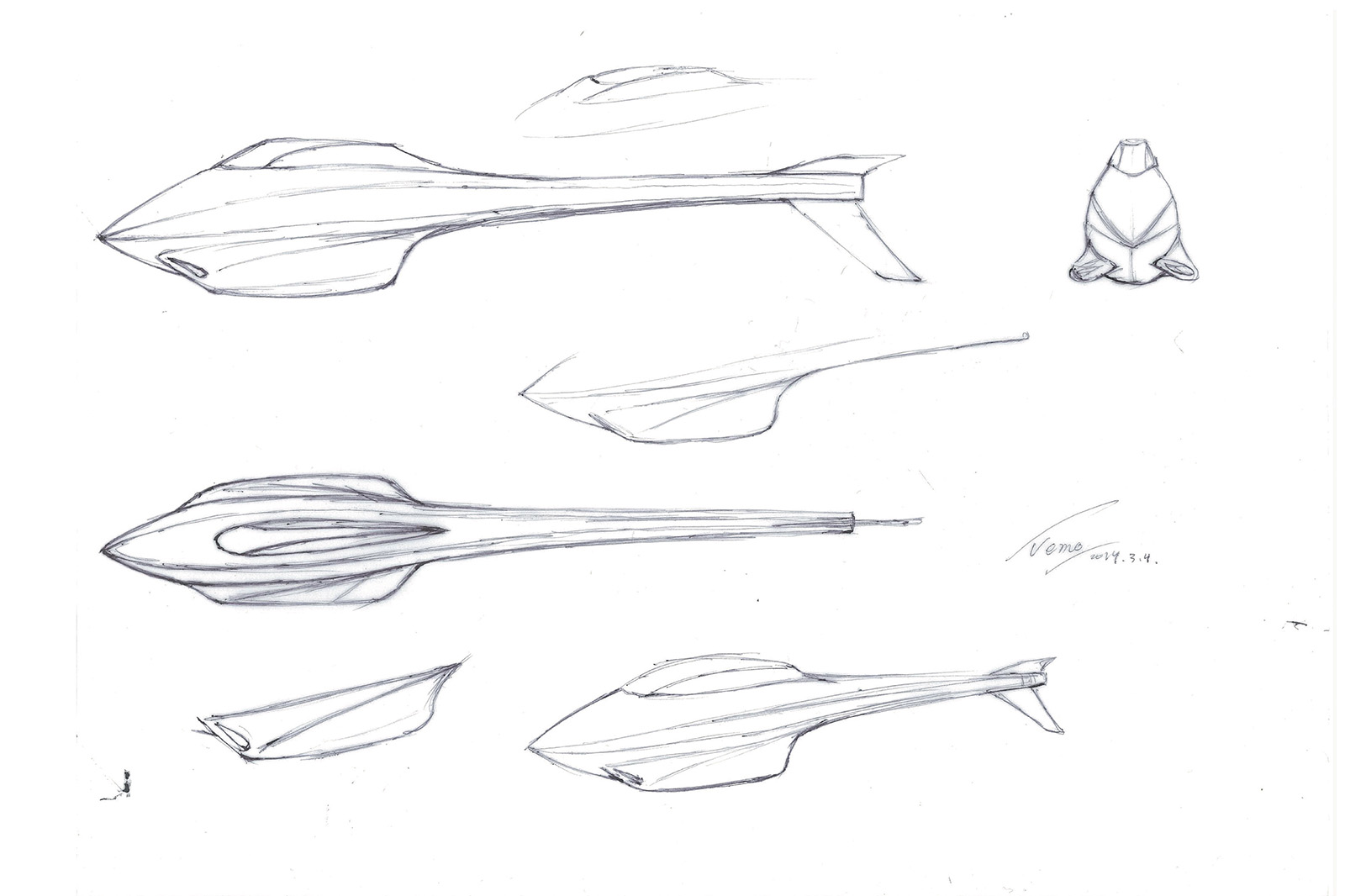

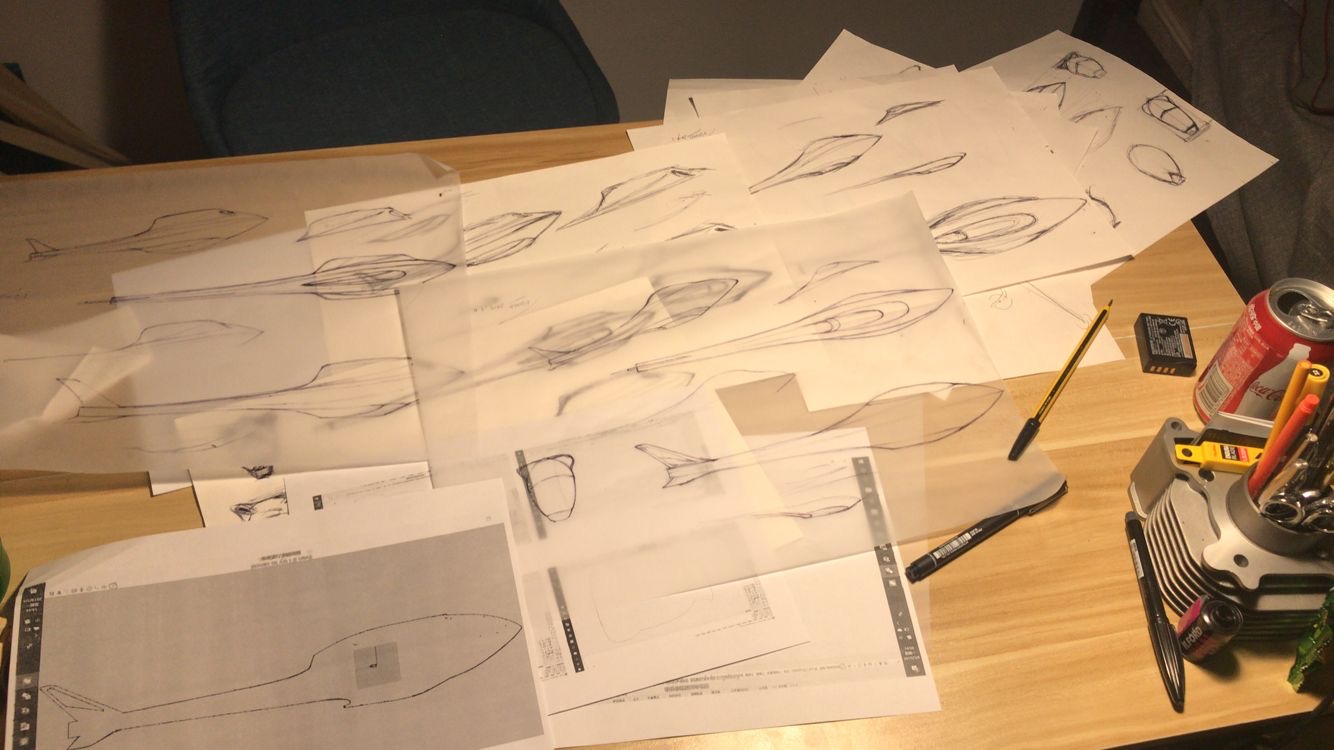

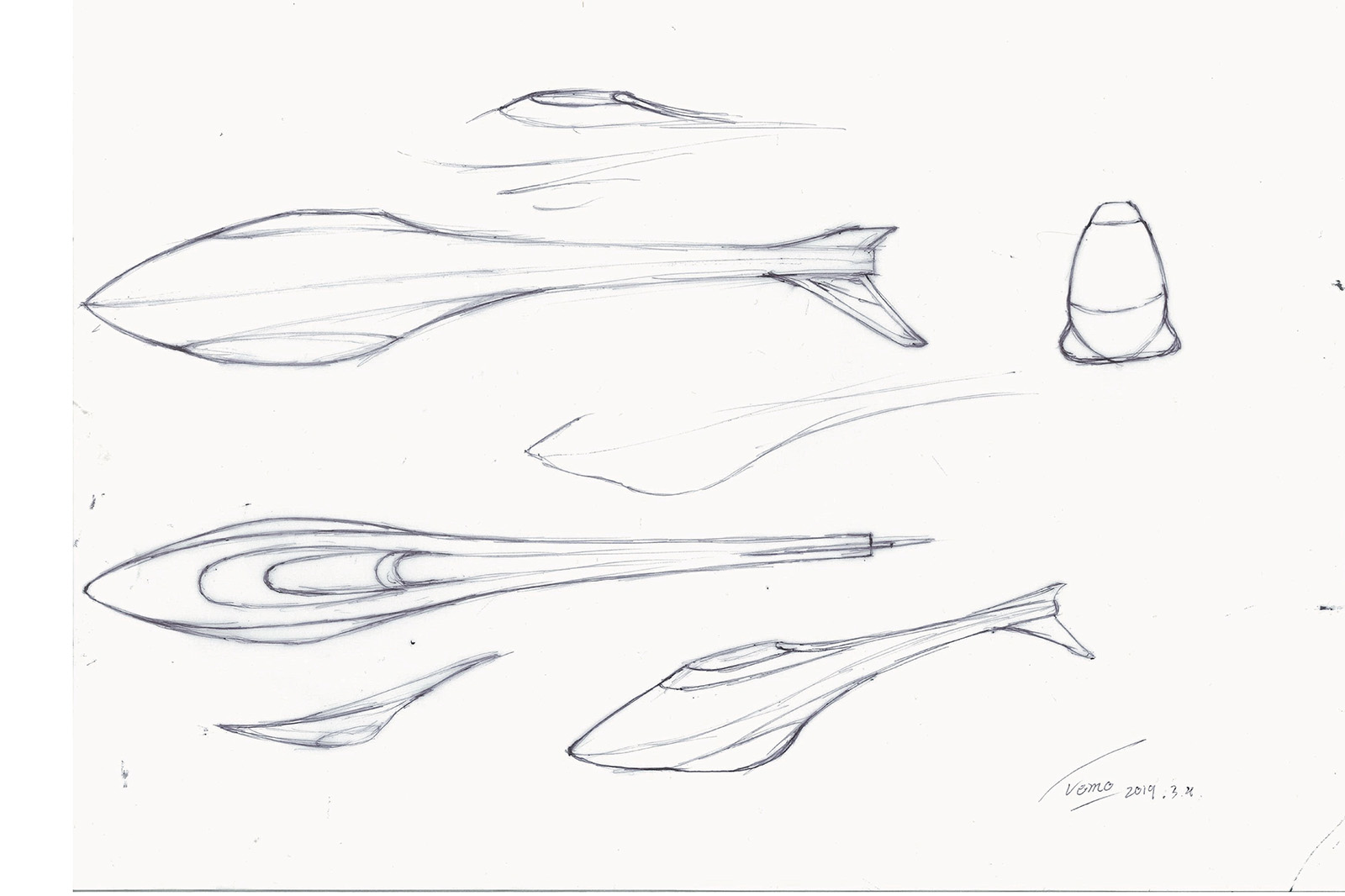

有了设计思路以后,手绘设计稿就开始一张张的铺满了桌子。


通过不断的修改和筛选,Nemo最终选定了三款不同设计构想的草图样式,并且阐述了设计理念和特点:

--------------------------------------------------------------------------------------------------------------------

第一个设计源自于Luigi Colani的观点“我的世界是圆的”,主要采用完美的流体曲线去构成,在机尾上部做少量分流棱来强调力量感,这款机身在涂装上的可能性是最大的,可以尝试各种风格。


--------------------------------------------------------------------------------------------------------------------------------------

第二个设计依附的是美学体分型学,利用流线切割作出利索的腰线和切面,整体更凸显棱角分明的现代感,保形进气道的作用类似于“宽体套组”增加横截面,也使得切线在底部做有疏密的收结。


----------------------------------------------------------------------------------------------------------------------------------------

第三个设计是来自意大利交通工具设计的思考,采用流体力学夸张的形态,制作出一种液态的流动感,整体感觉偏向于流线型工业设计,是工业设计黄金年代强调未来感的表现。


怎么样?每一款都有其独特的个性吧?设计一的感觉时大部分设计师都会首先想到,这种设计最有代表性的就是黑鲨机壳。最终RVE团队选择了设计三,最具有未来感和视觉冲击力的液态流线型设计。这种多曲面的设计可以大大增加玻璃钢的结构强度,具有很高的支撑力和抗扭性,这样就可以把机壳做的更薄更轻。根据这款设计的特点,她的名字也由此而生--

Future(未来)

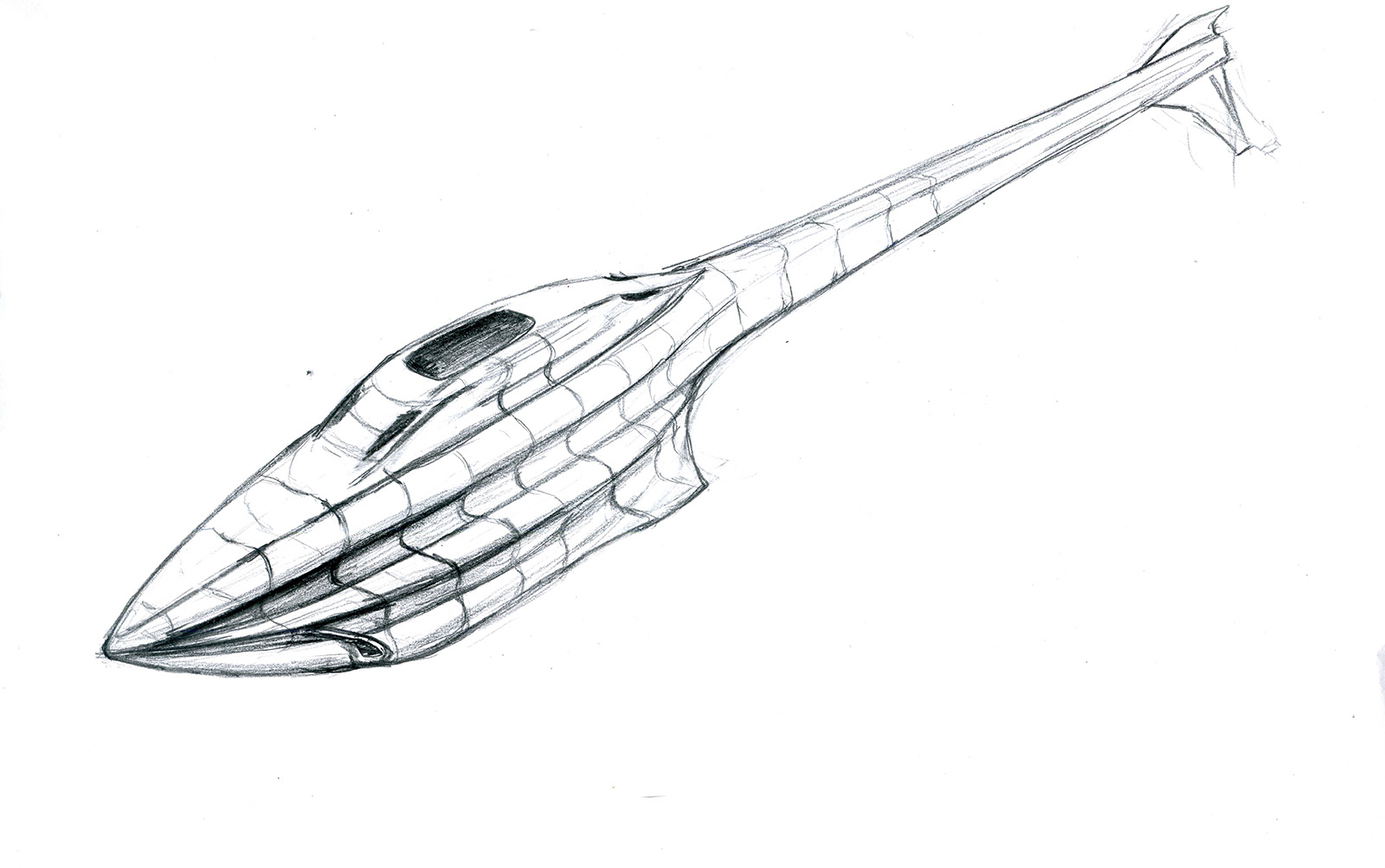

草图稍微修改后呈现出了更丰富的立体形态。

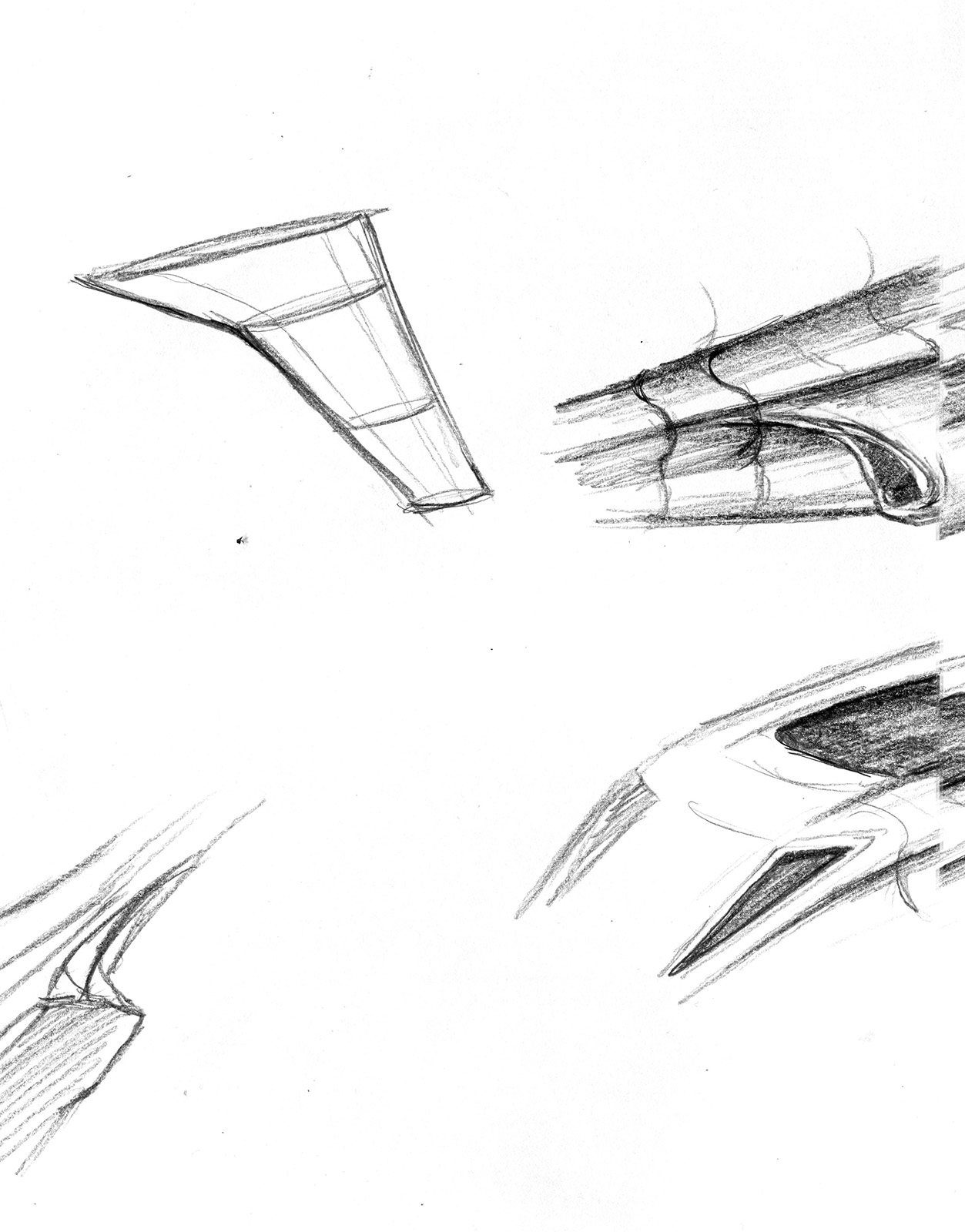

初步设计完成后,后面的工作量更大了。需要细化每一个位置的曲线、弧度、结合等等。修改过的资料太多,选了两张有代表性的手绘图展示下。





机壳是要安装在Merak机体上的,所以要根据机架结构把所有尺寸都算好,最后才能确定机壳的高度、宽度和长度。

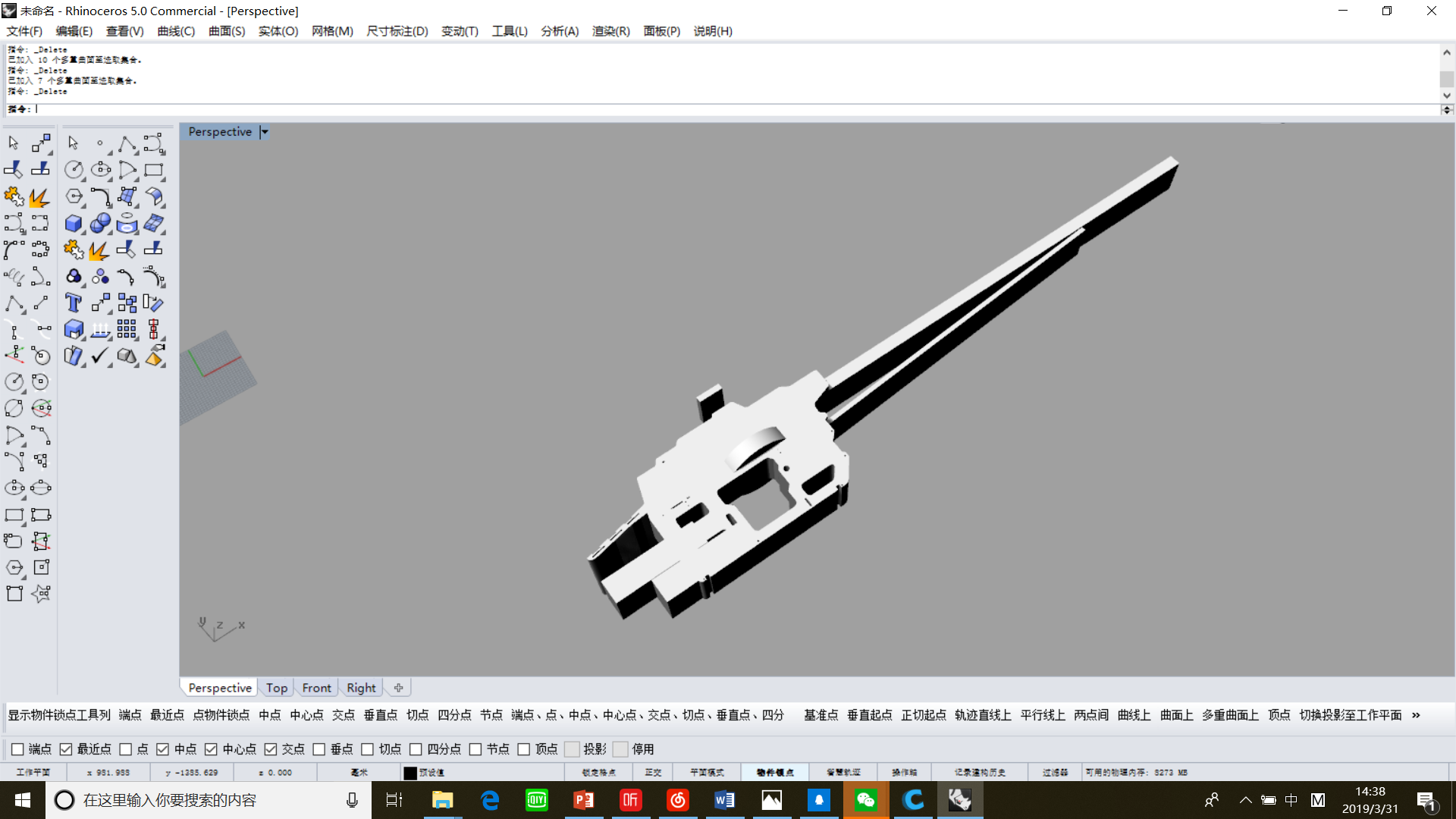

机架生成一个三维实体。


按比例缩小并3D打印出来。

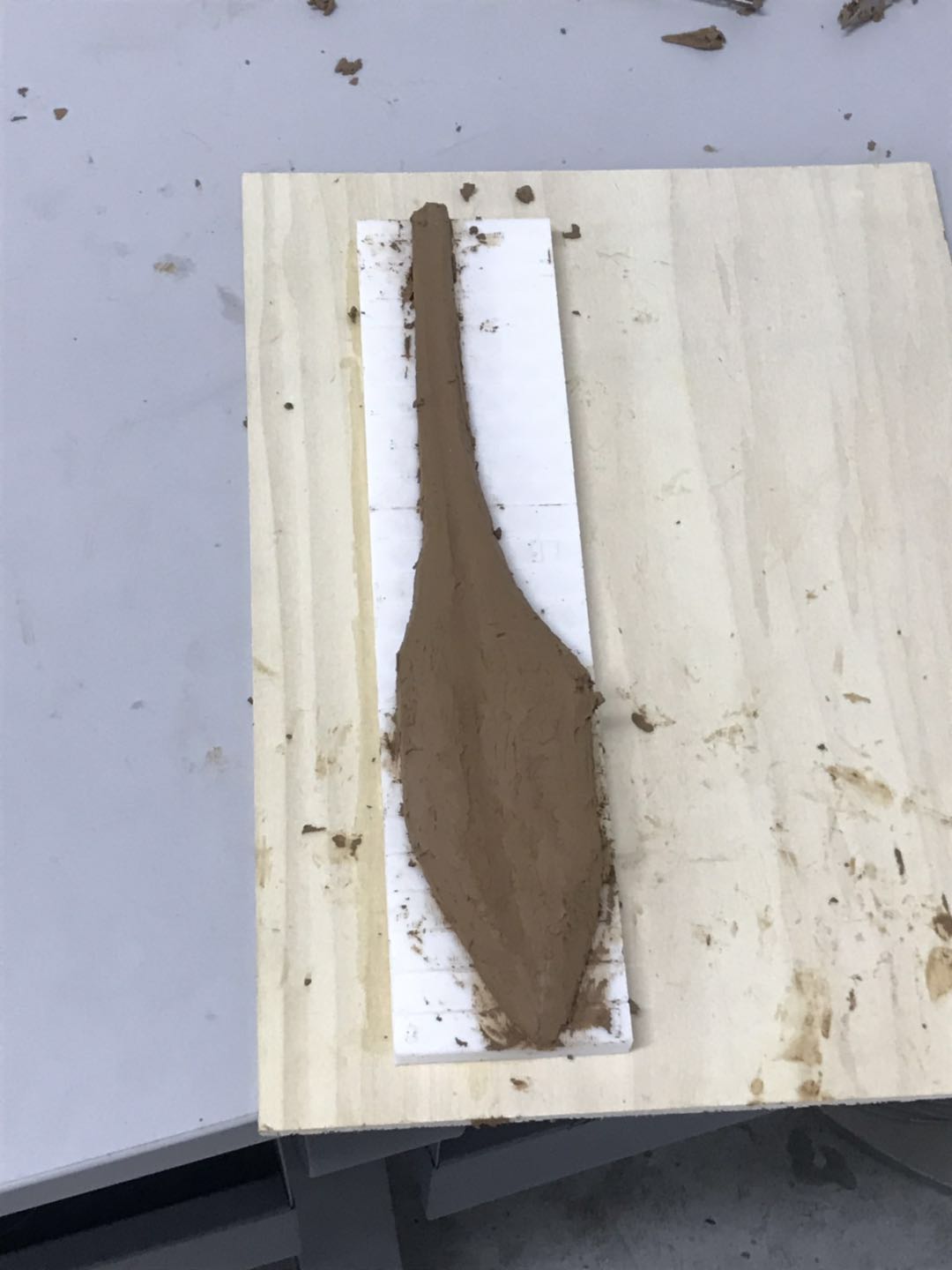

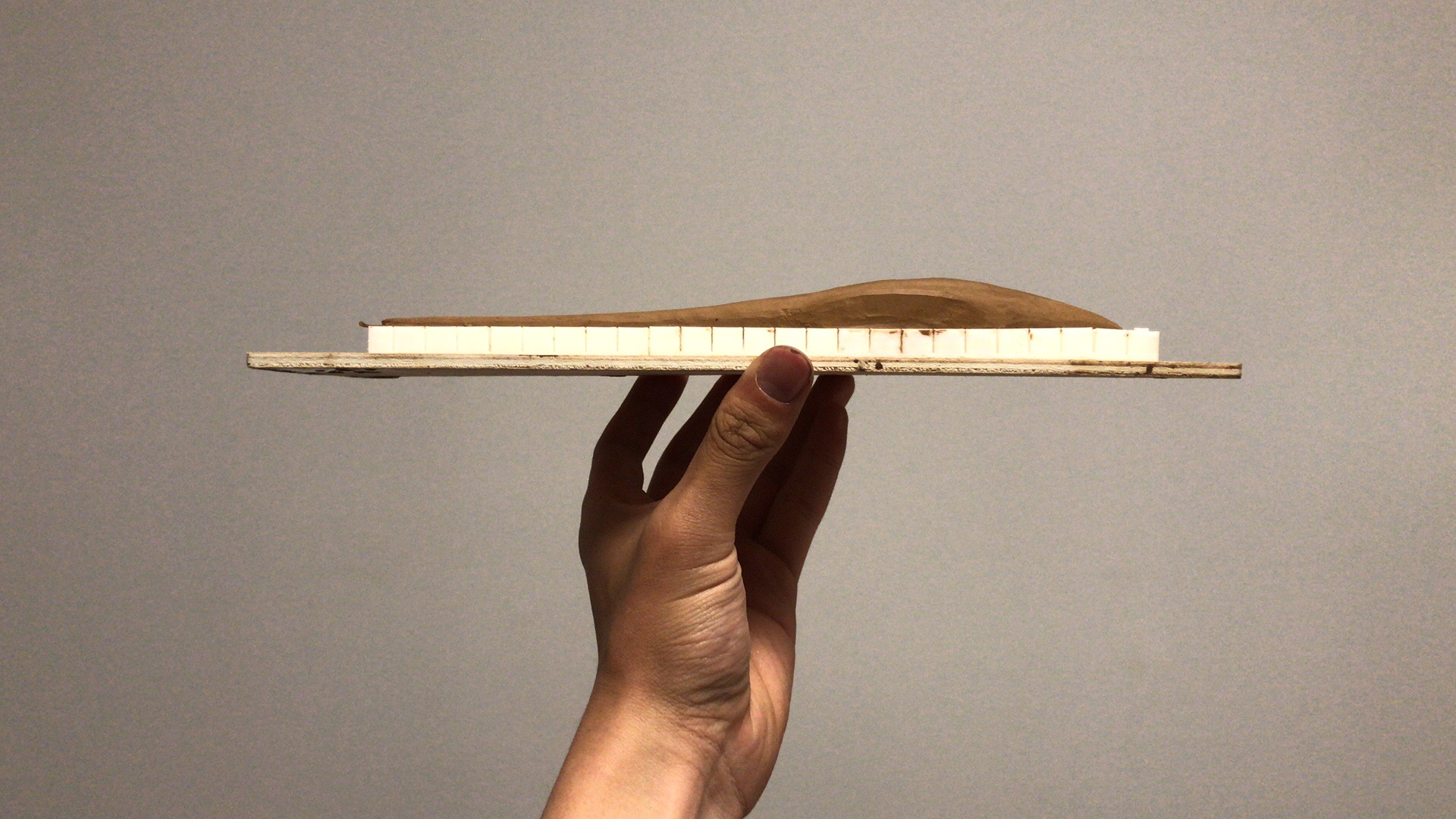

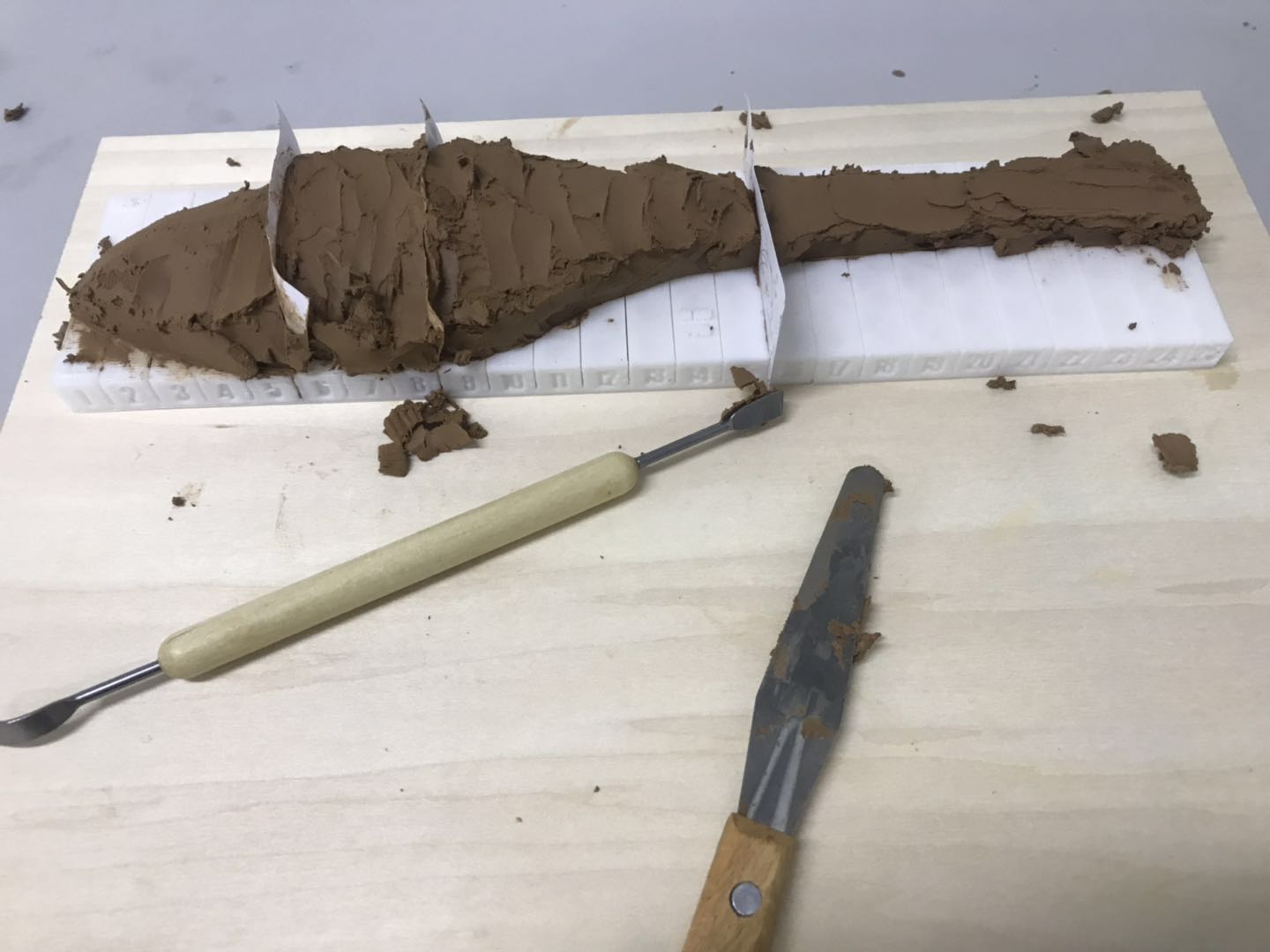

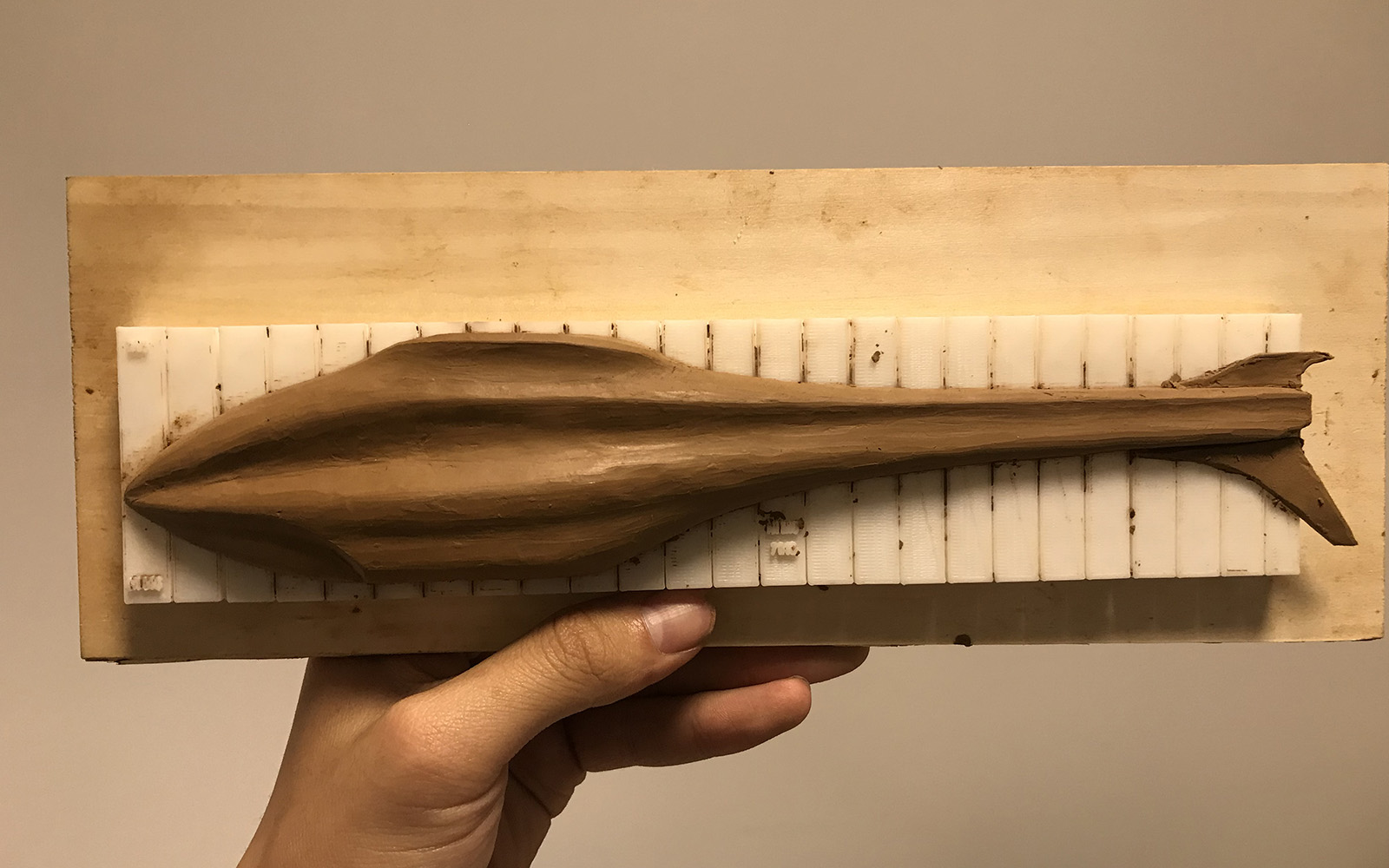

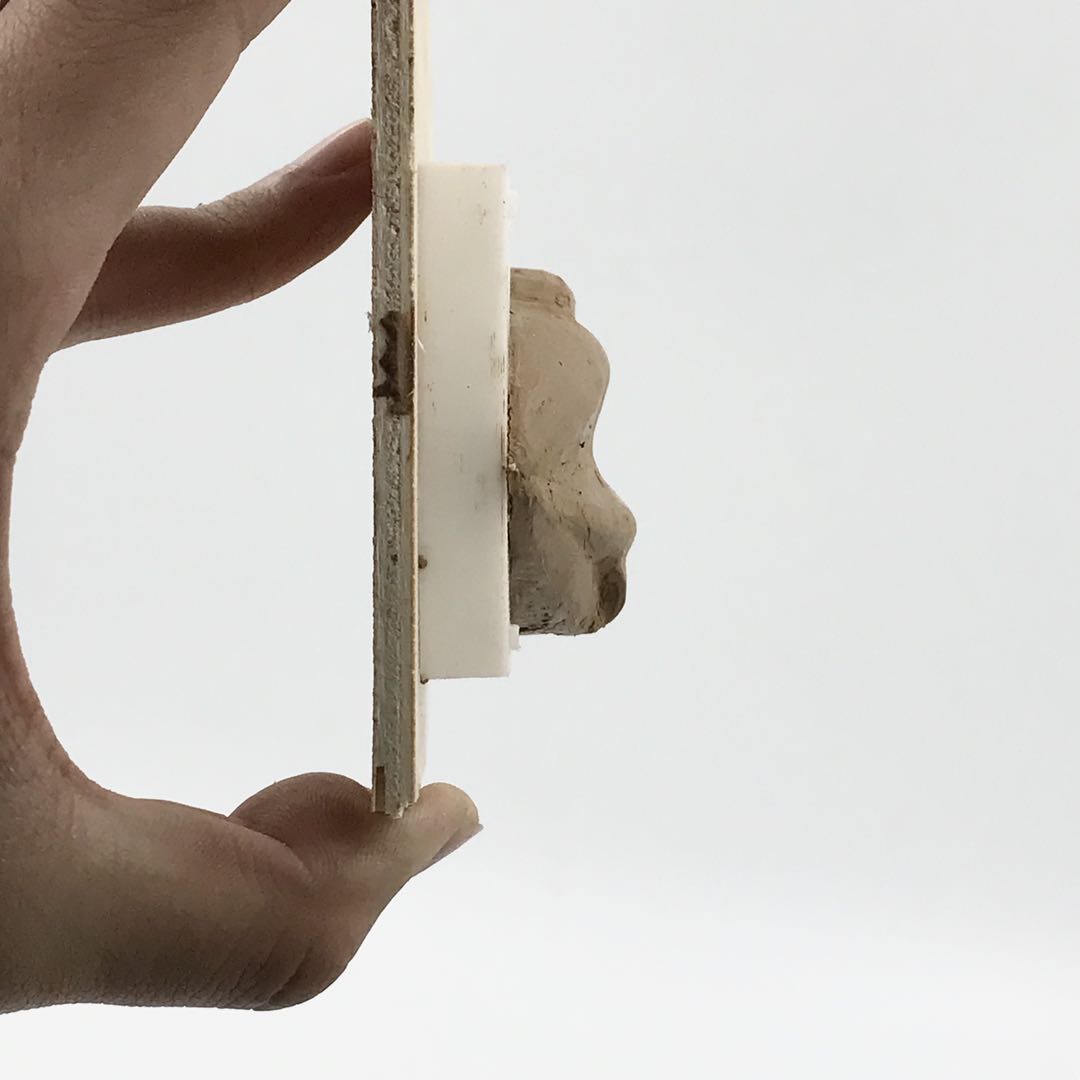

接下来就是制作油泥模型了。直接把机架模型放于油泥内部,这样就很容易发现干涉问题了。

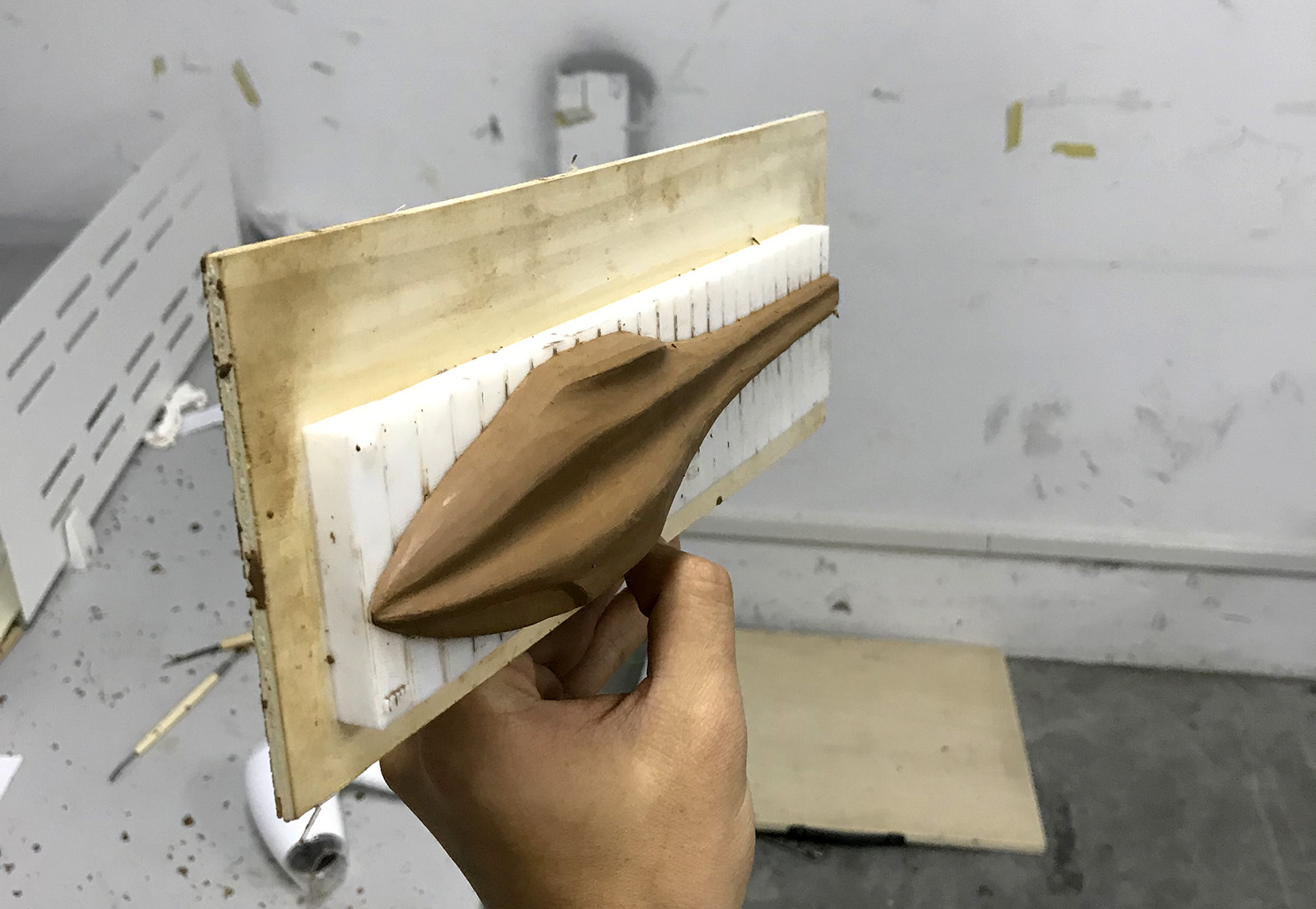

基本的曲线和轮廓已经显现了。

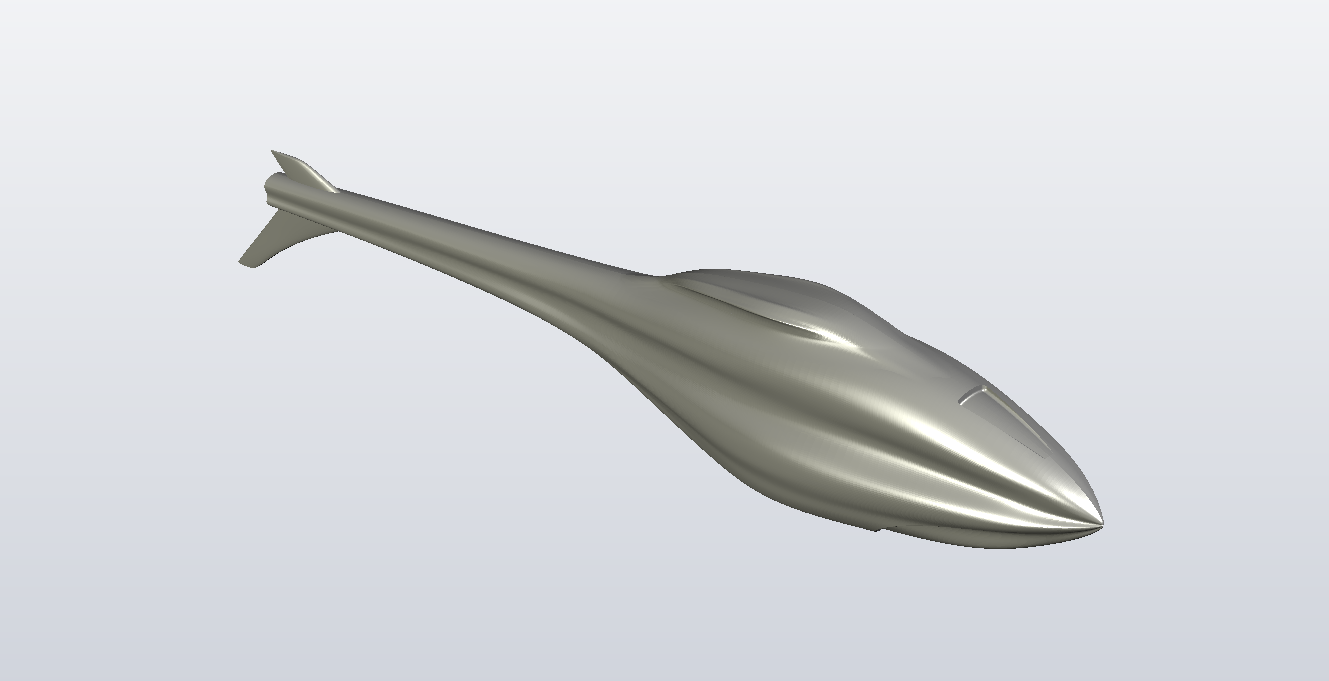

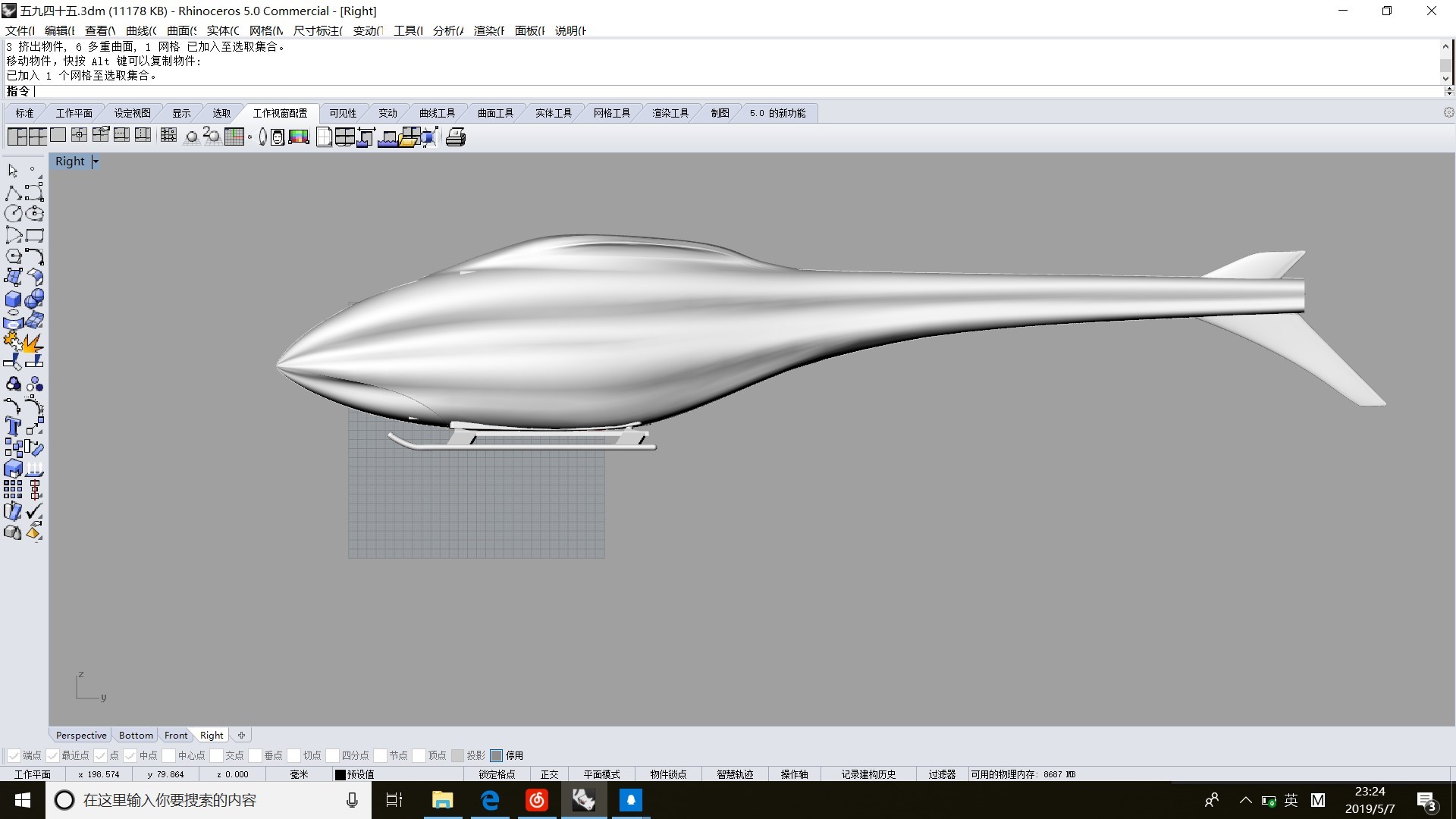

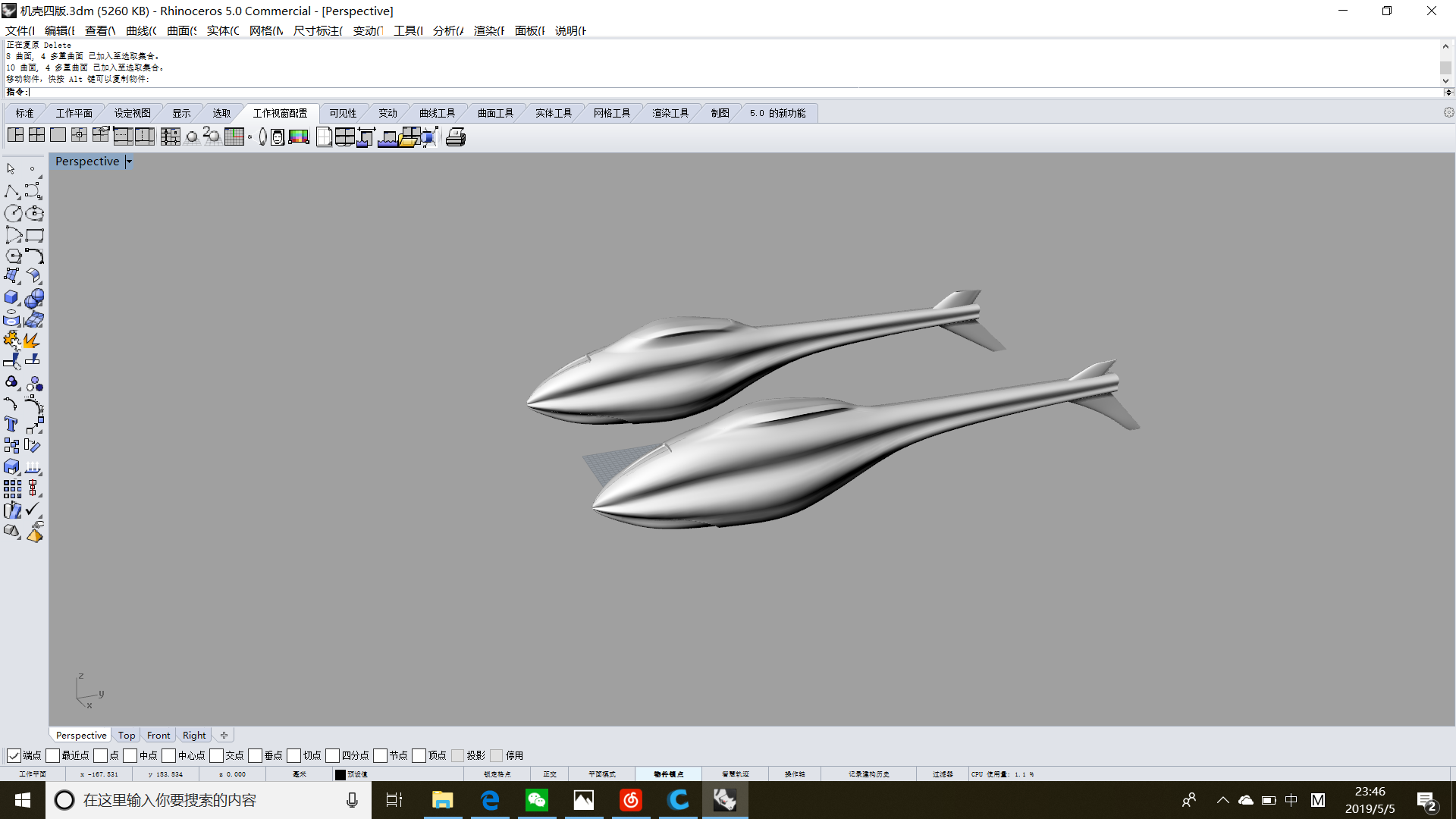

有了这实体样板以后,还需要再进行三维扫描;扫描后根据得到的数据重新建立一个三维模型。下面这是扫描重建后的雏形,基本的线条和曲线都已展现,但还是不够优美圆滑,需要继续调整。

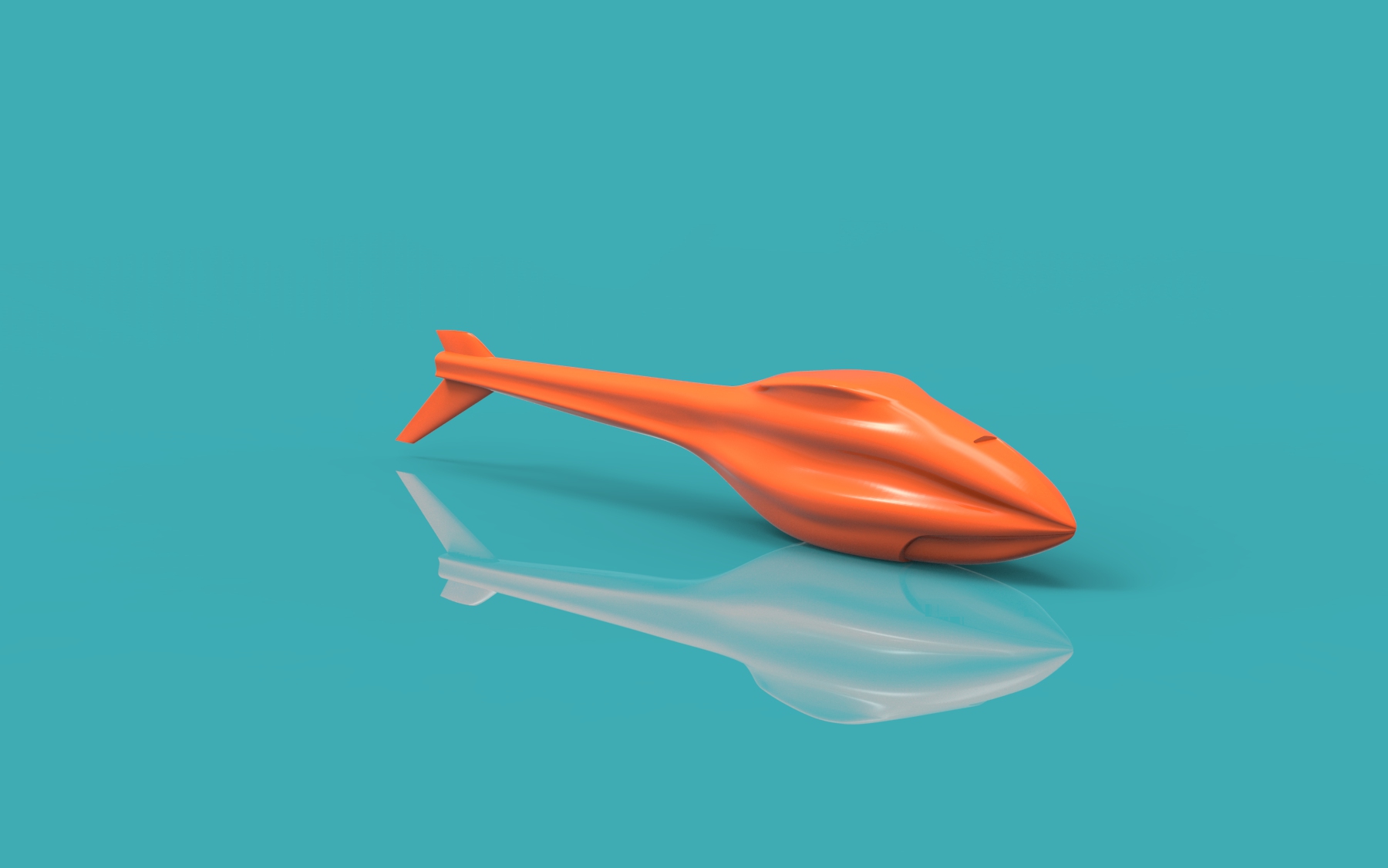

下面这个实体图是经过无数次修改之后定型的,期间的工作量常人可能无法想象,每一次修改三维图都是动辄几小时,多则几十小时的工作量!特别感谢设计师Nemo的辛苦付出!

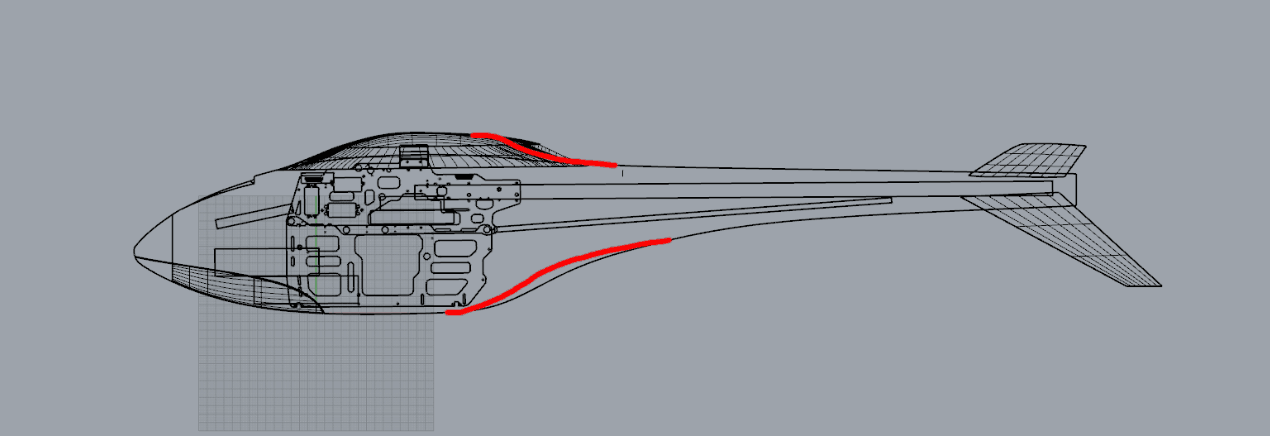

机壳模型完成后还需要配合机体做一次安装模拟,可以直接检查各个配合位置的准确性。

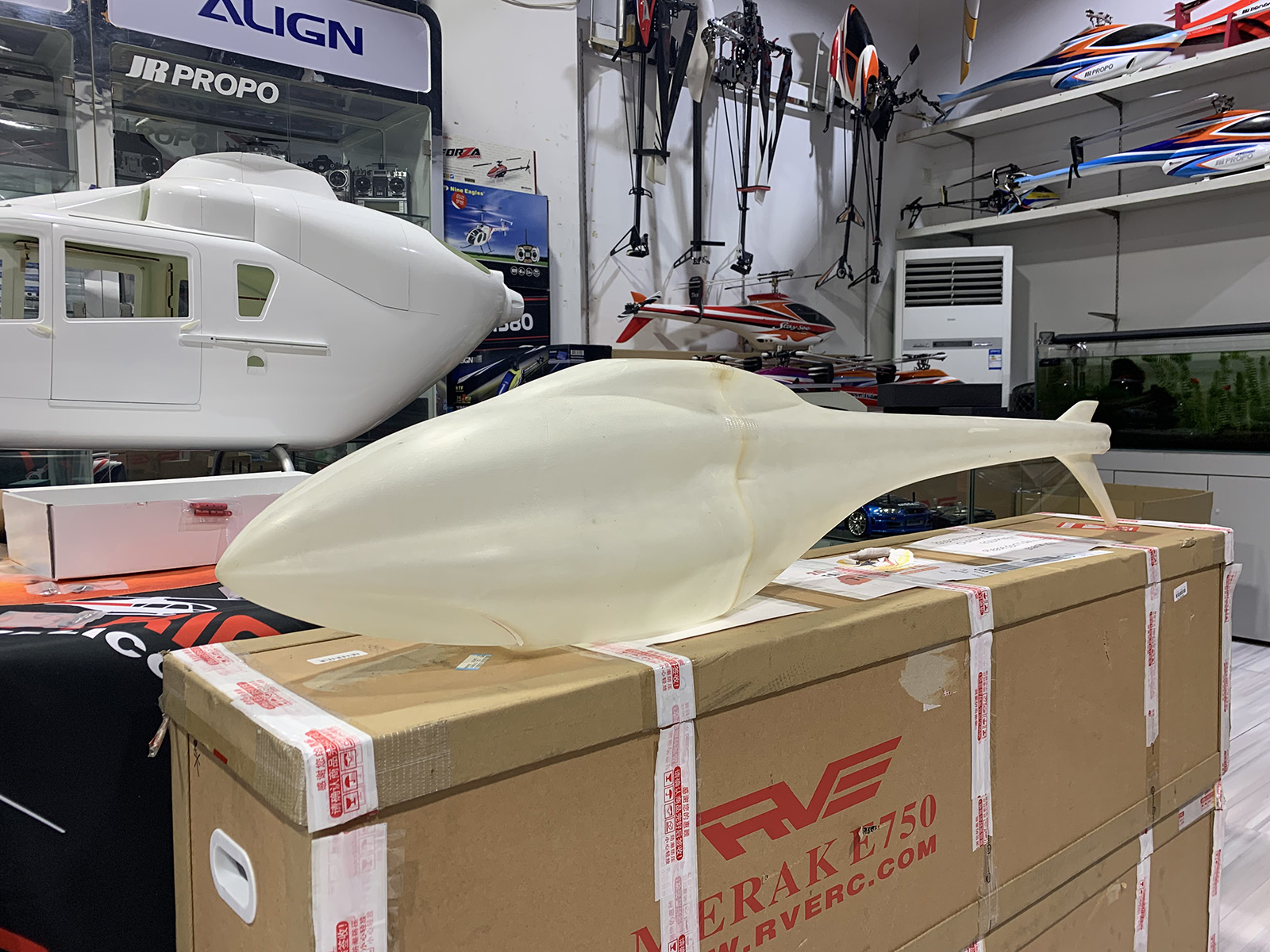

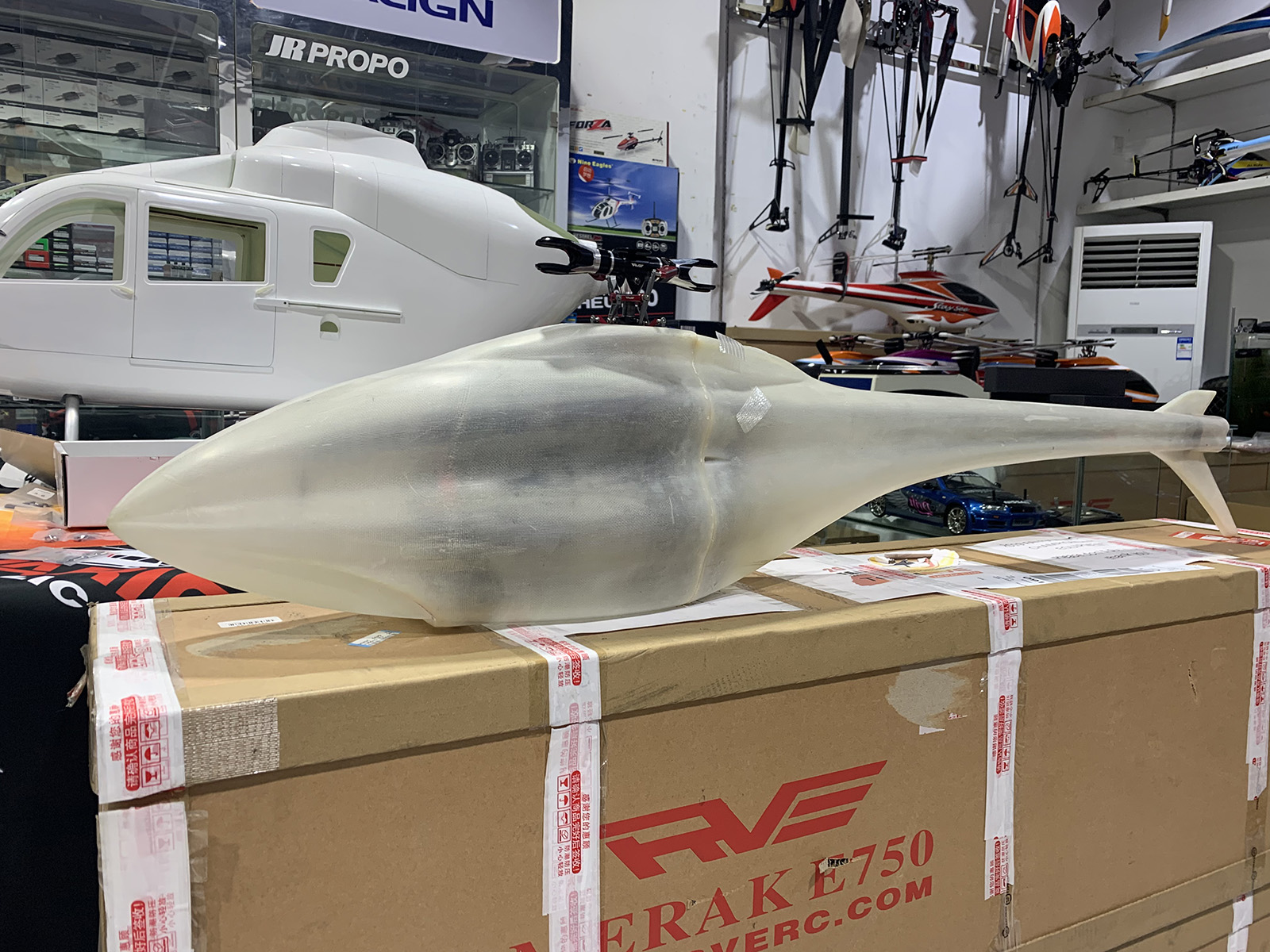

到现在设计师的工作就告一段落了,剩下的就要开始投入到样品制作的环节了。一个月后,第一个实体机壳脱模而出。完全玻璃钢原色,主要用来试装和确定孔位等工作。没有色彩和线条,所以看起来怪怪的。


把机架放入机壳内,很顺利,没有任何干涉!因为初期设计就增大了机身横截面积,所以内部空间很充裕。

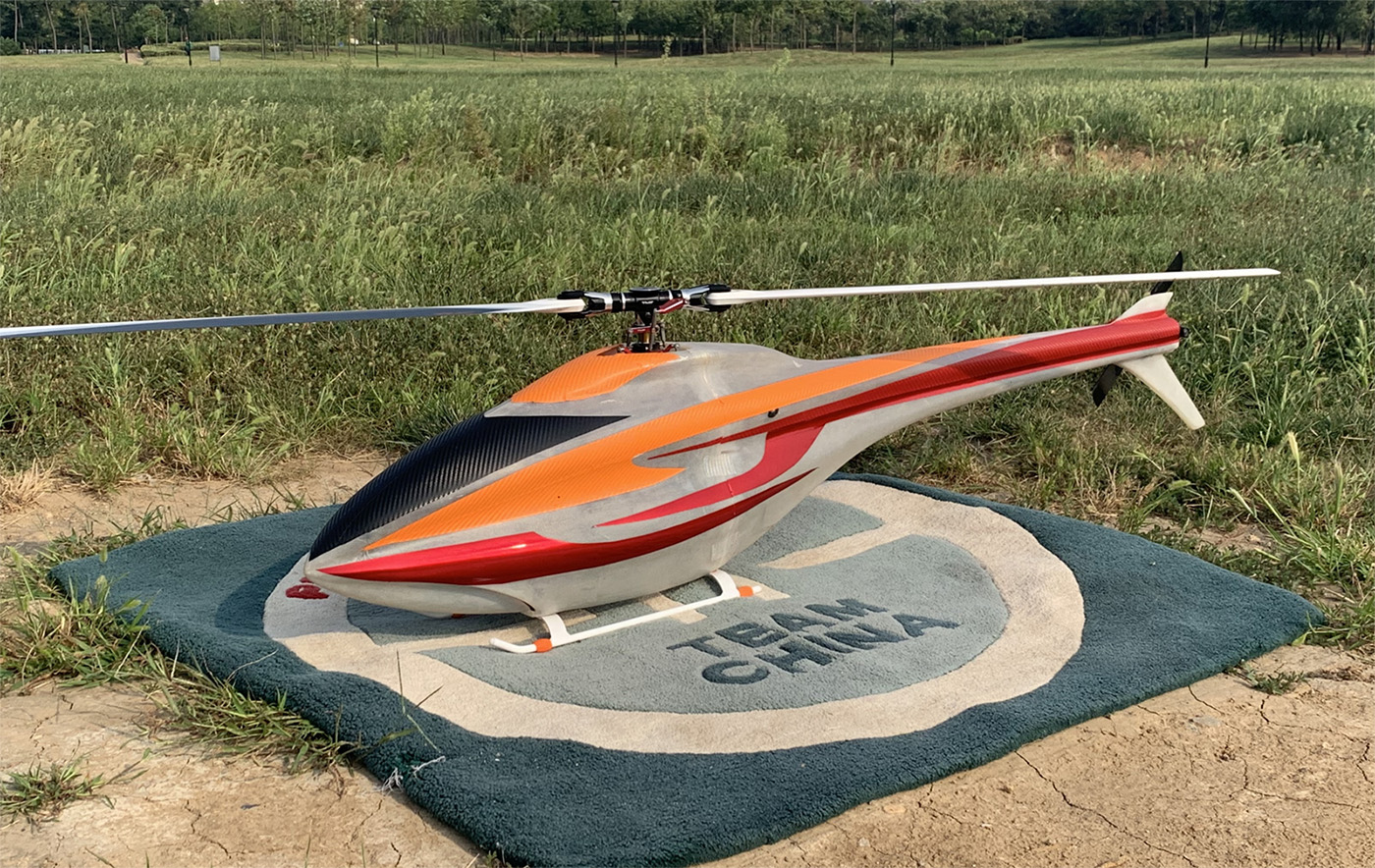

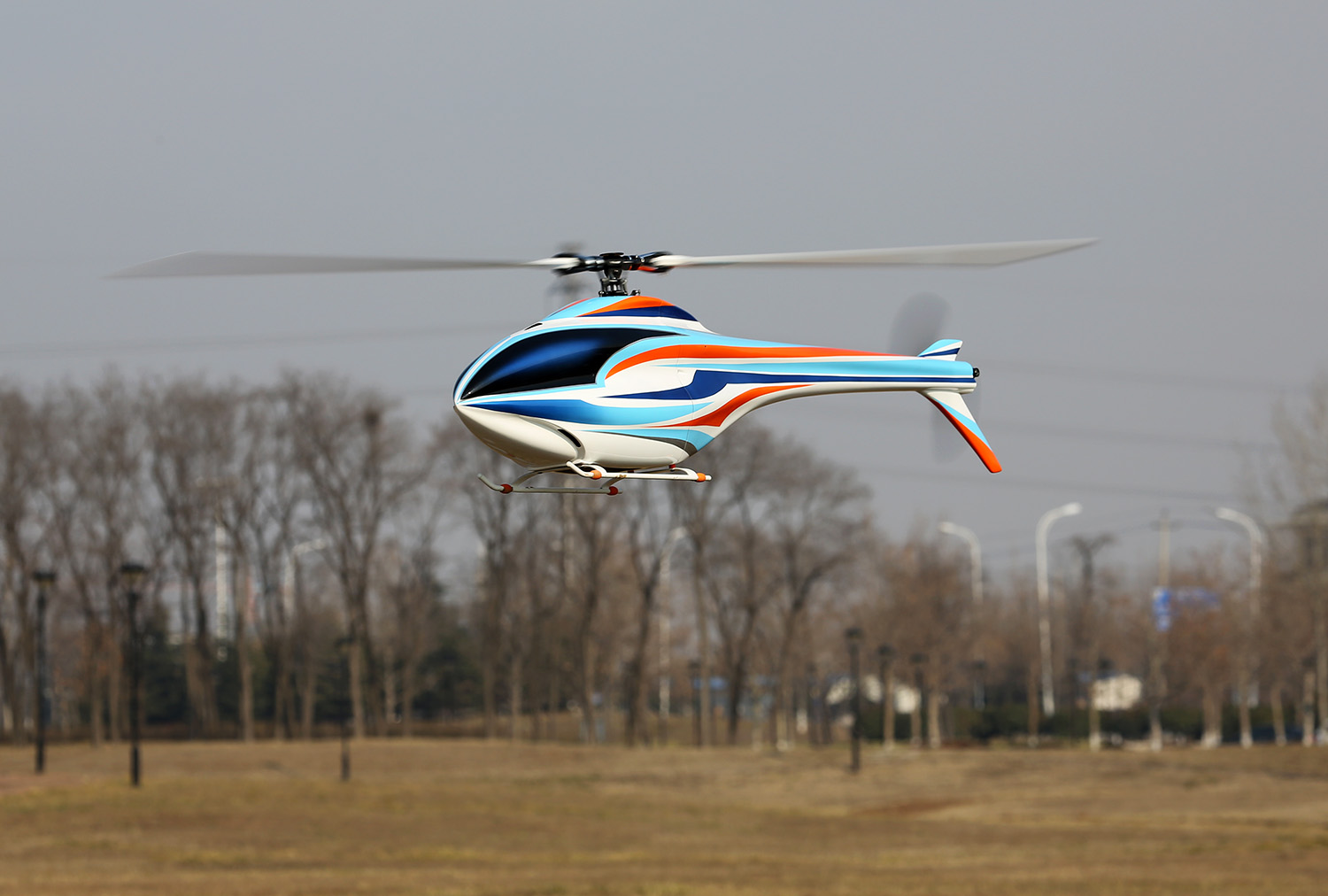

接下来就可以试飞啦!但是机身无色,辨识度会很低,所以就临时贴了贴纸来美化。

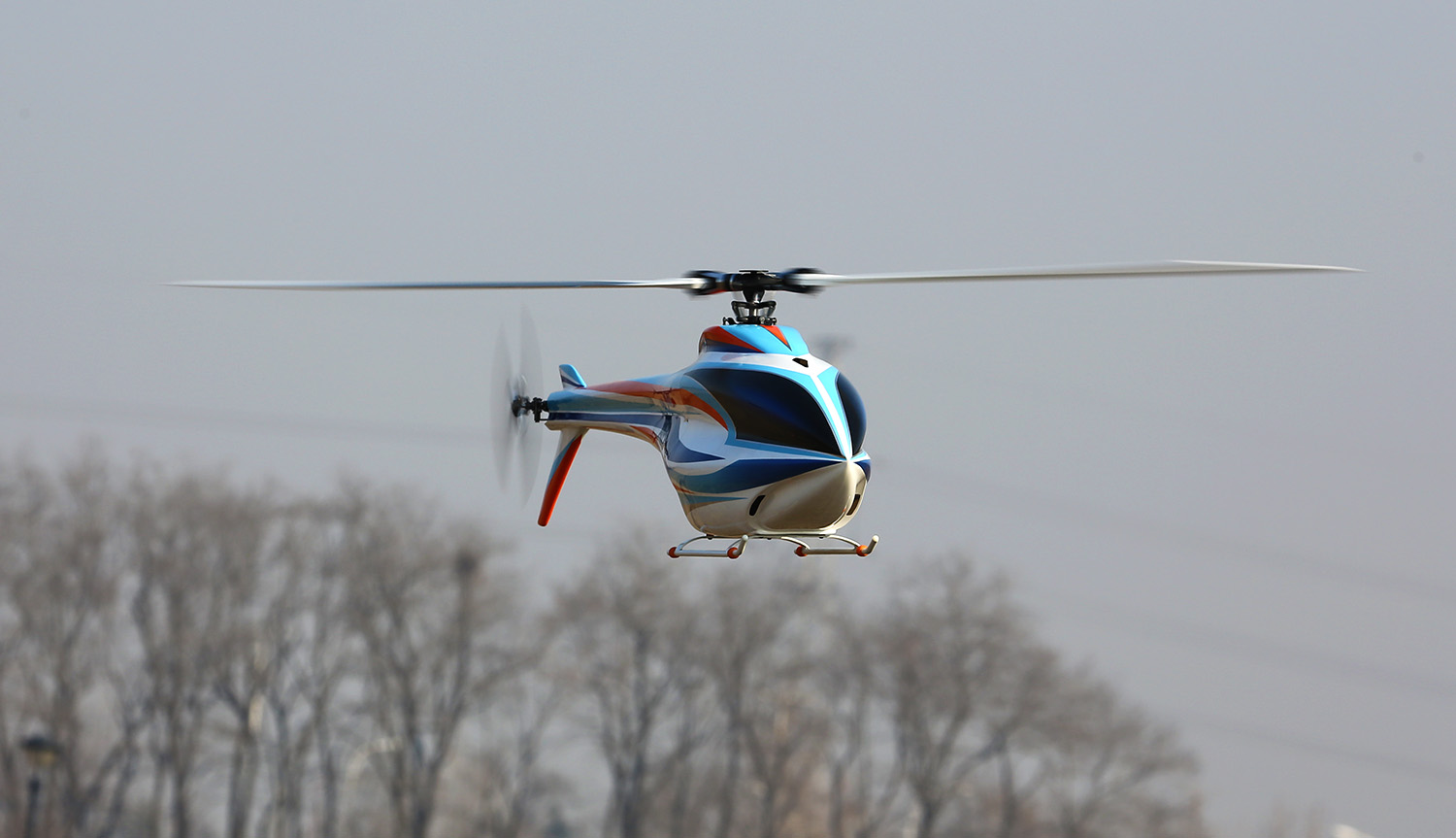

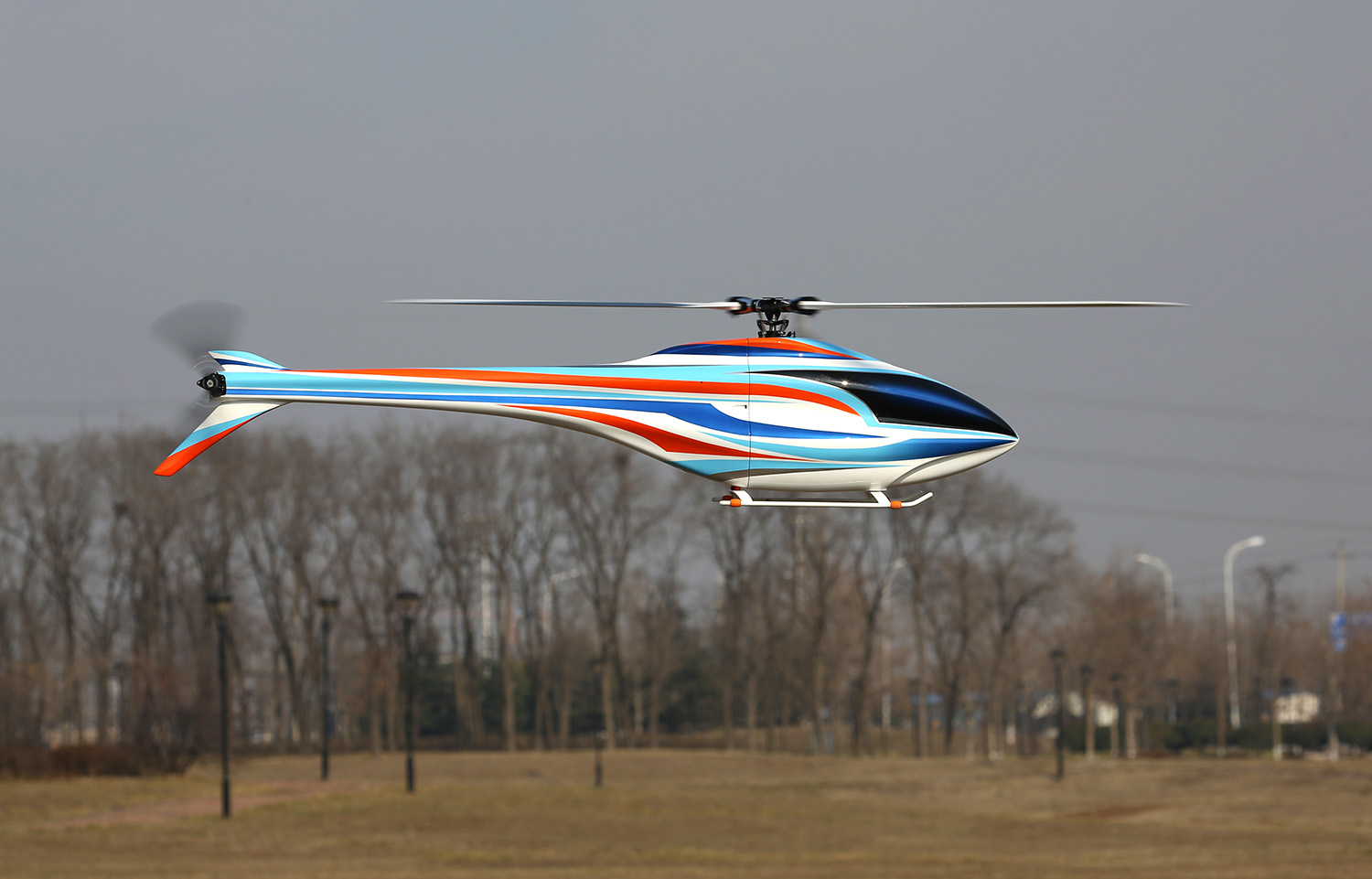

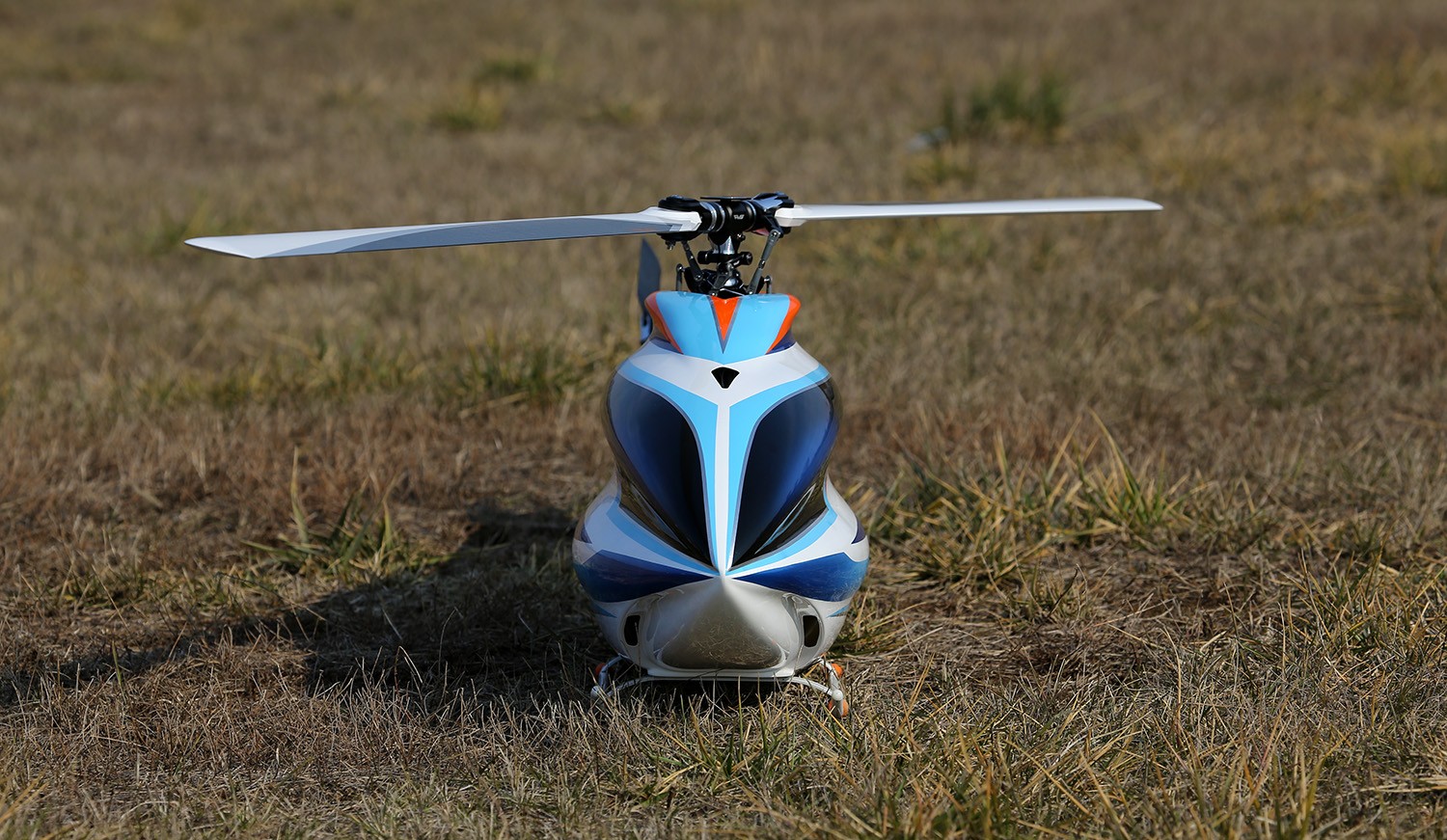

飞行测试非常顺利!设计之初的好多改善性能的设想都一一实现了,现在唯一问题就是考虑如何给机壳减重了!还好经过不懈努力,量产机壳的重量减了很多,据说可以控制在550g左右。



有了优雅的体型,接下来的任务就是给她一身漂亮的容貌啦!机身线条的设计很重要,颜色的搭配和图形的组合会给视觉上带来完全不同的感觉。

下面的涂装首稿也是中央美院的设计师--李进提供的设计灵感,最终的涂装借鉴了很多他的设计元素。

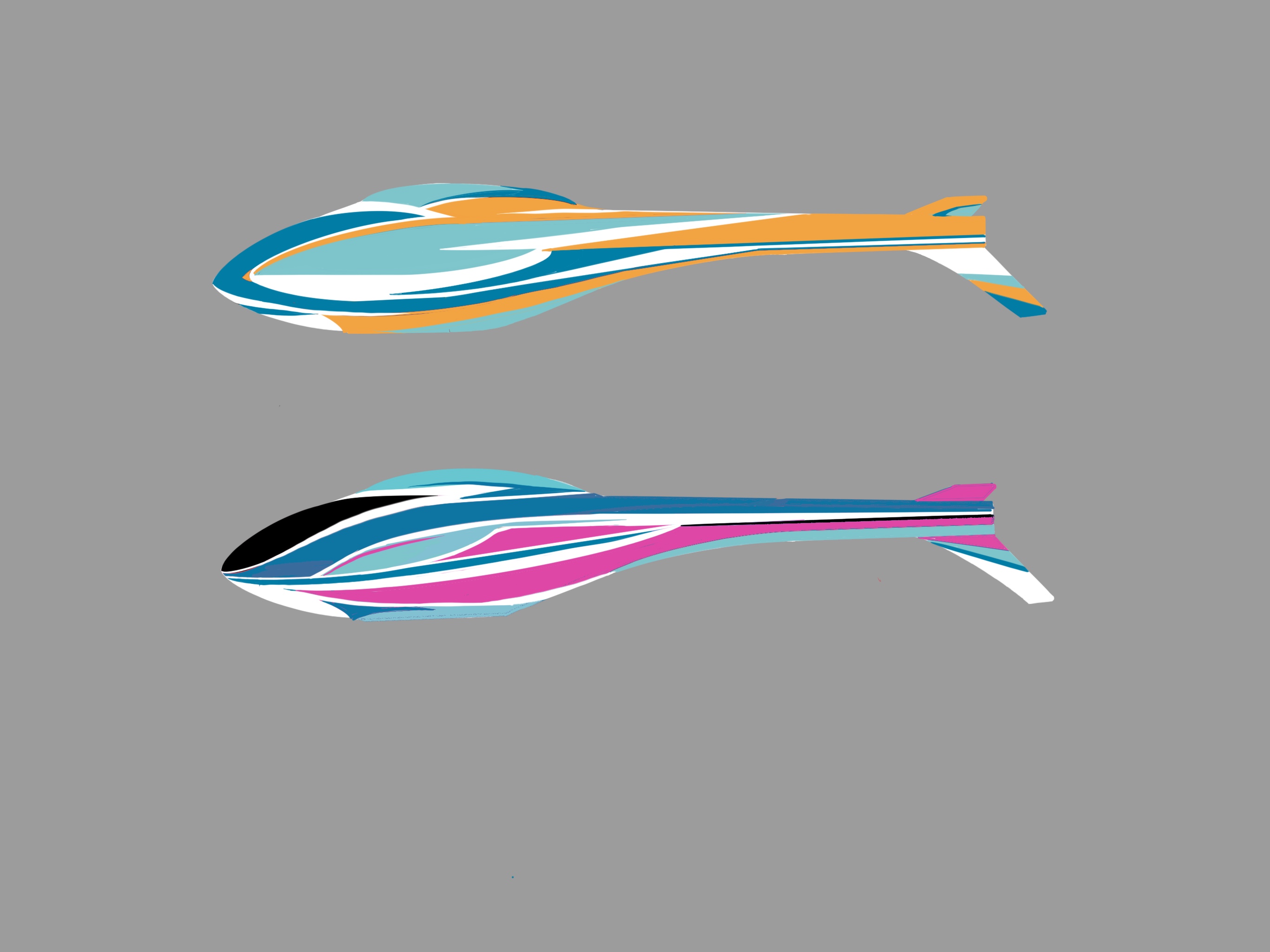

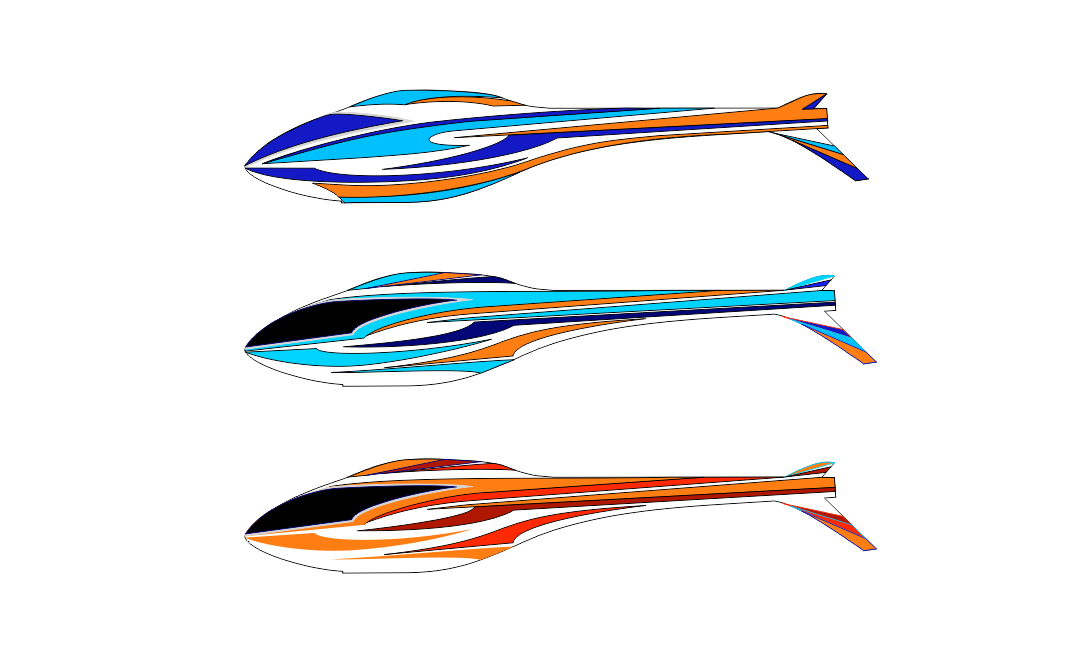

方案依然搞了很多版,最终定下如下几稿。

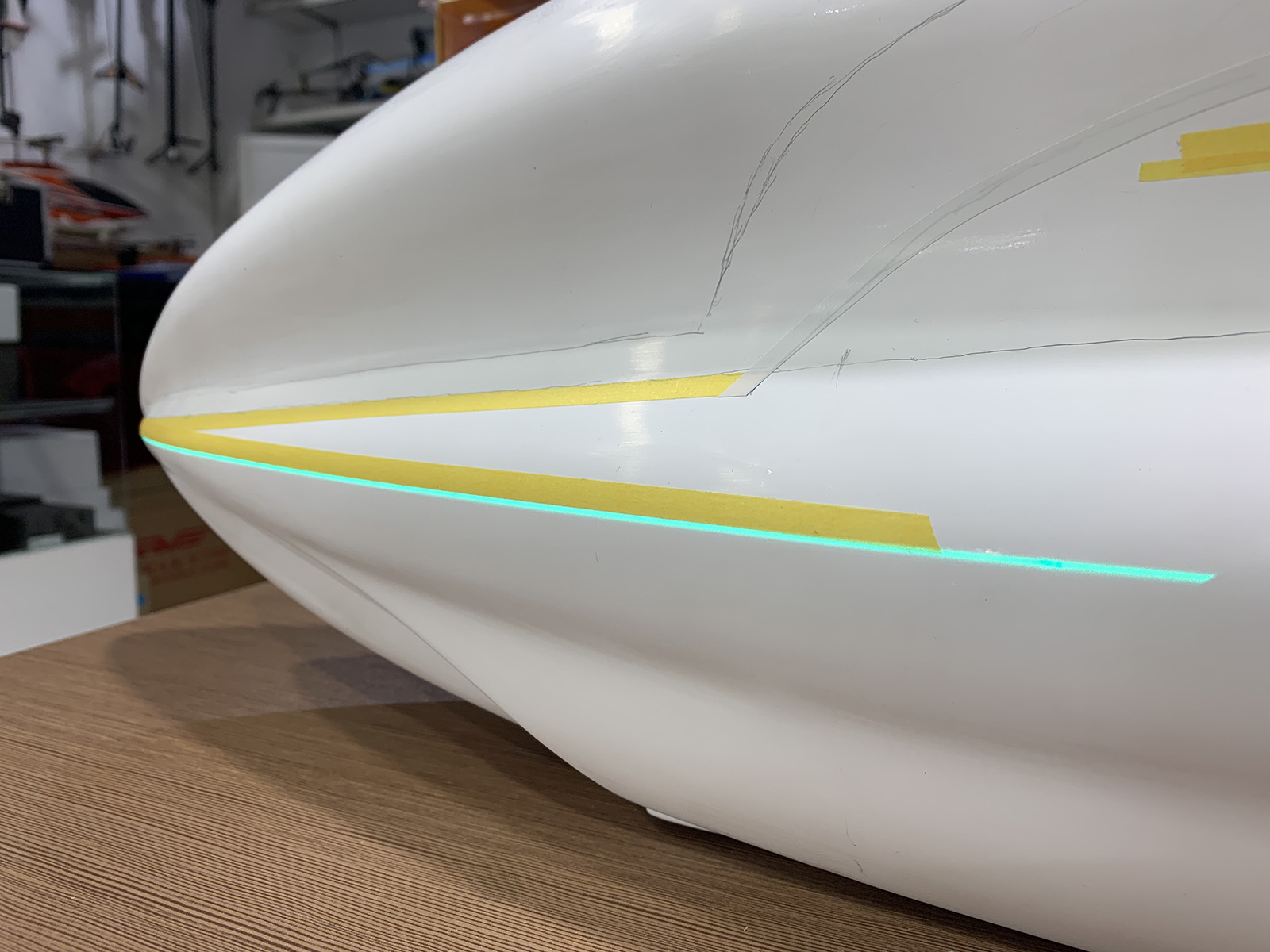

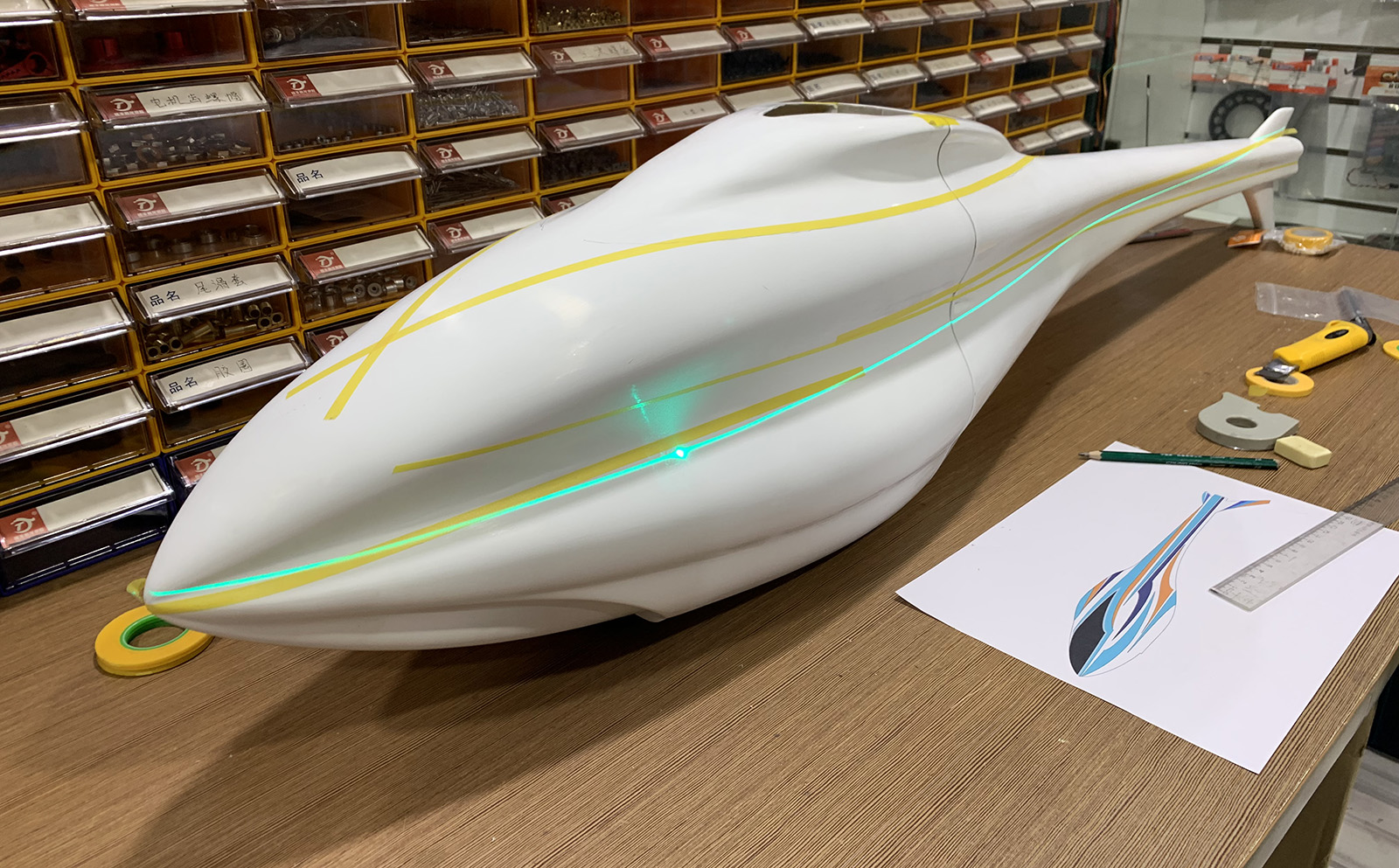

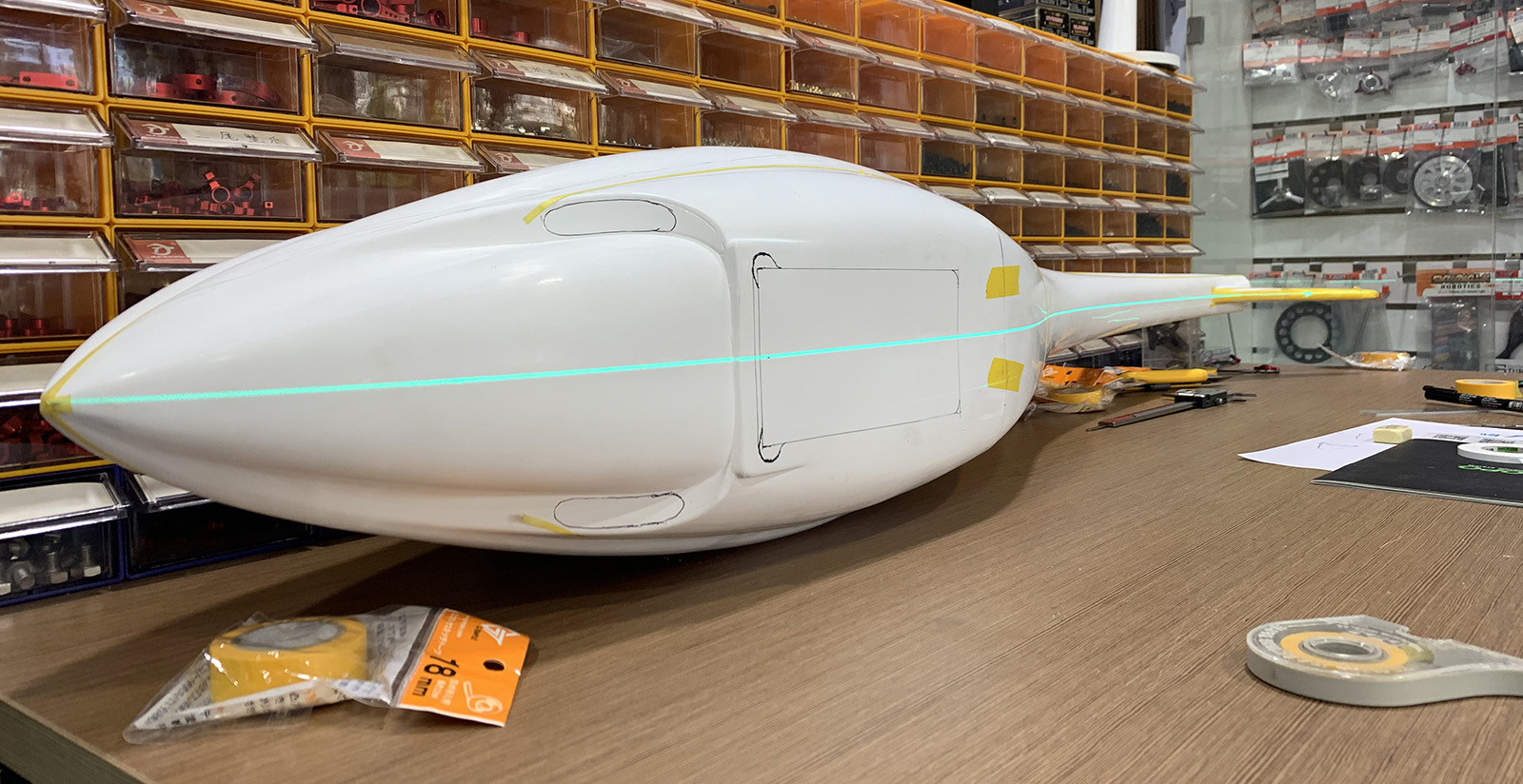

外观设计完成后,需要做一个彩绘样板。为了保证量产机壳线条的对称性和直线性,采用了激光标线的方式来做样品。



这样可以尽可能的保证线条的对称性和直线性。

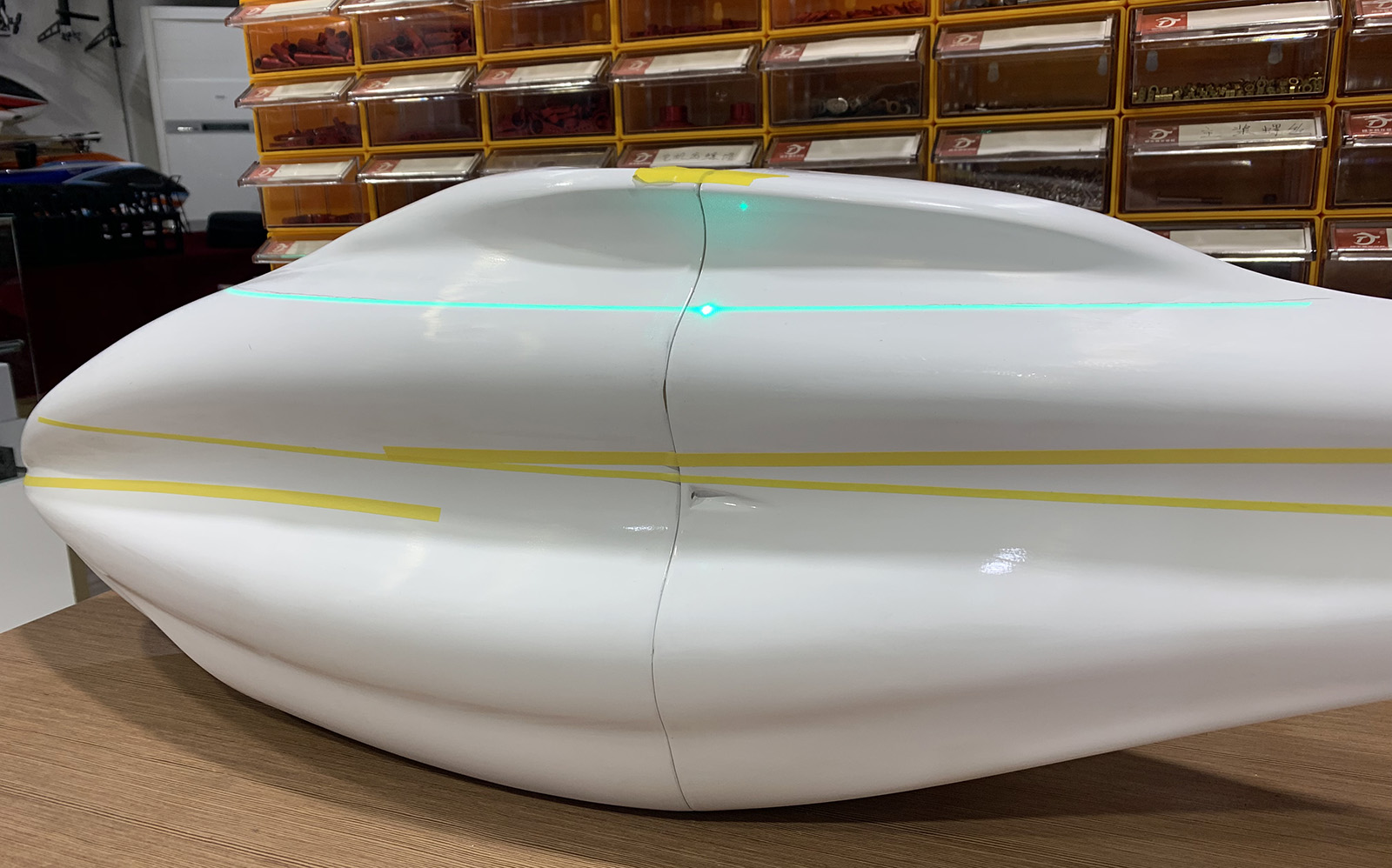

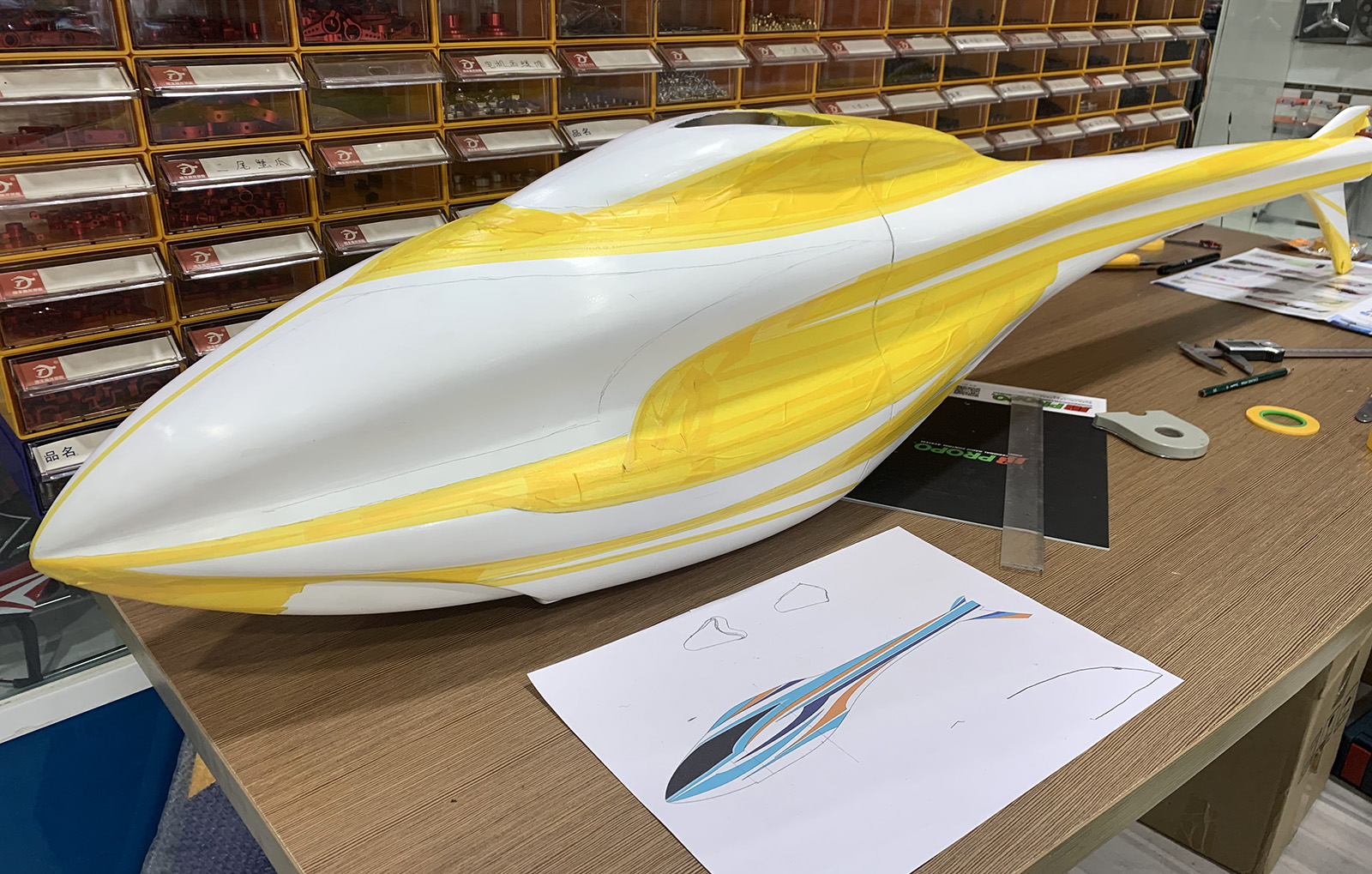

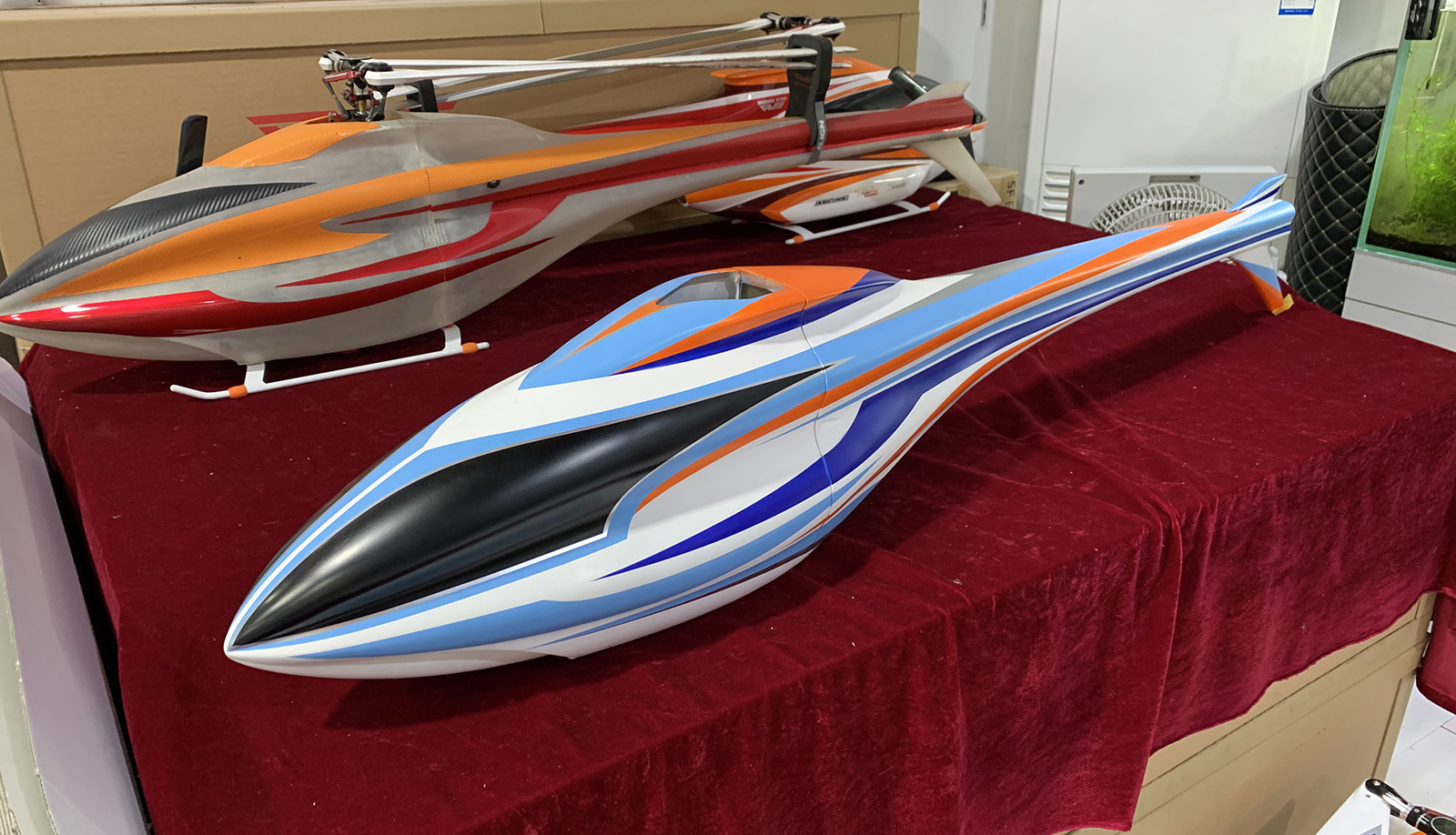

根据线条贴好遮盖带以后就开始喷漆工作了。样板喷漆完成!

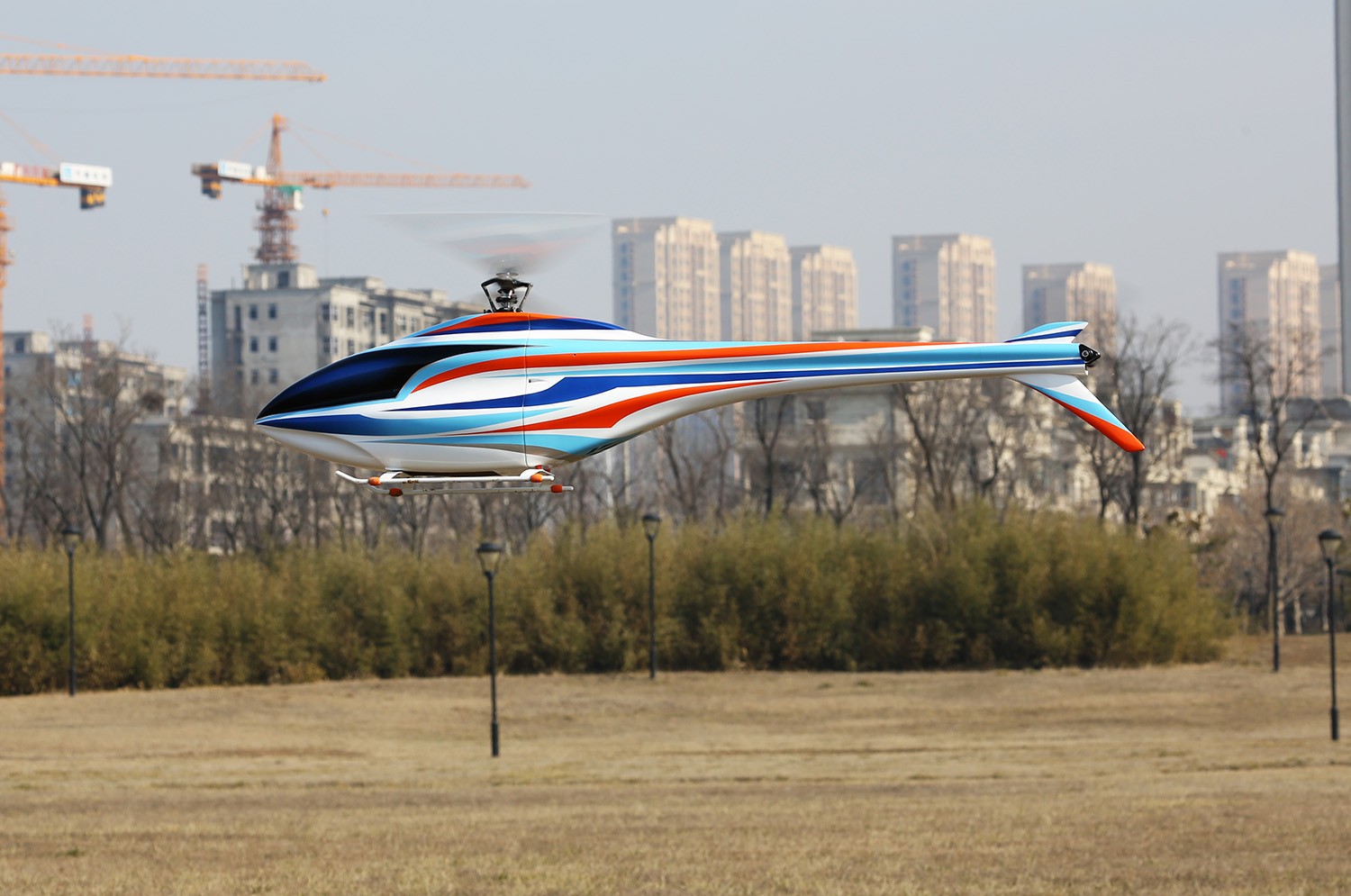

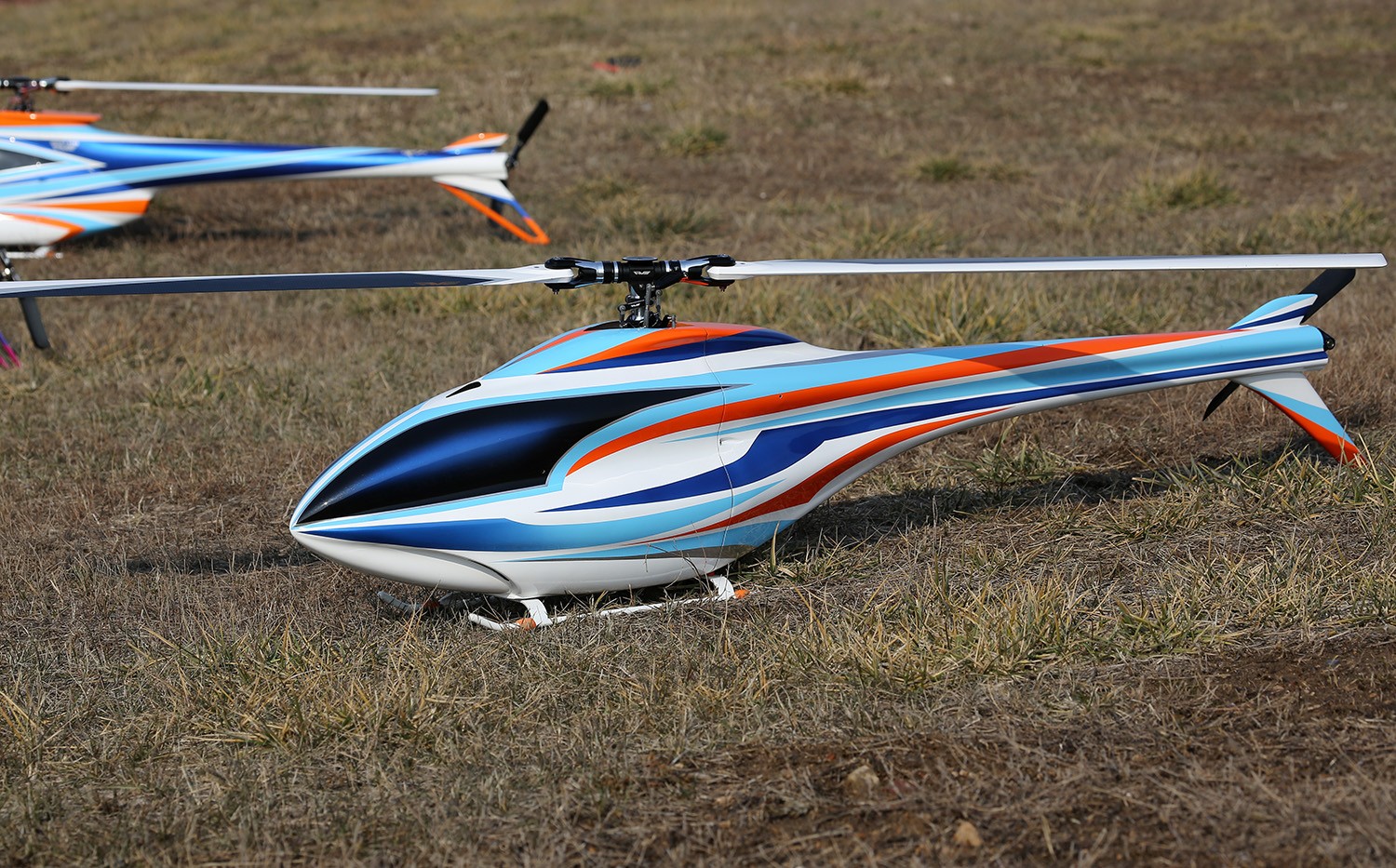

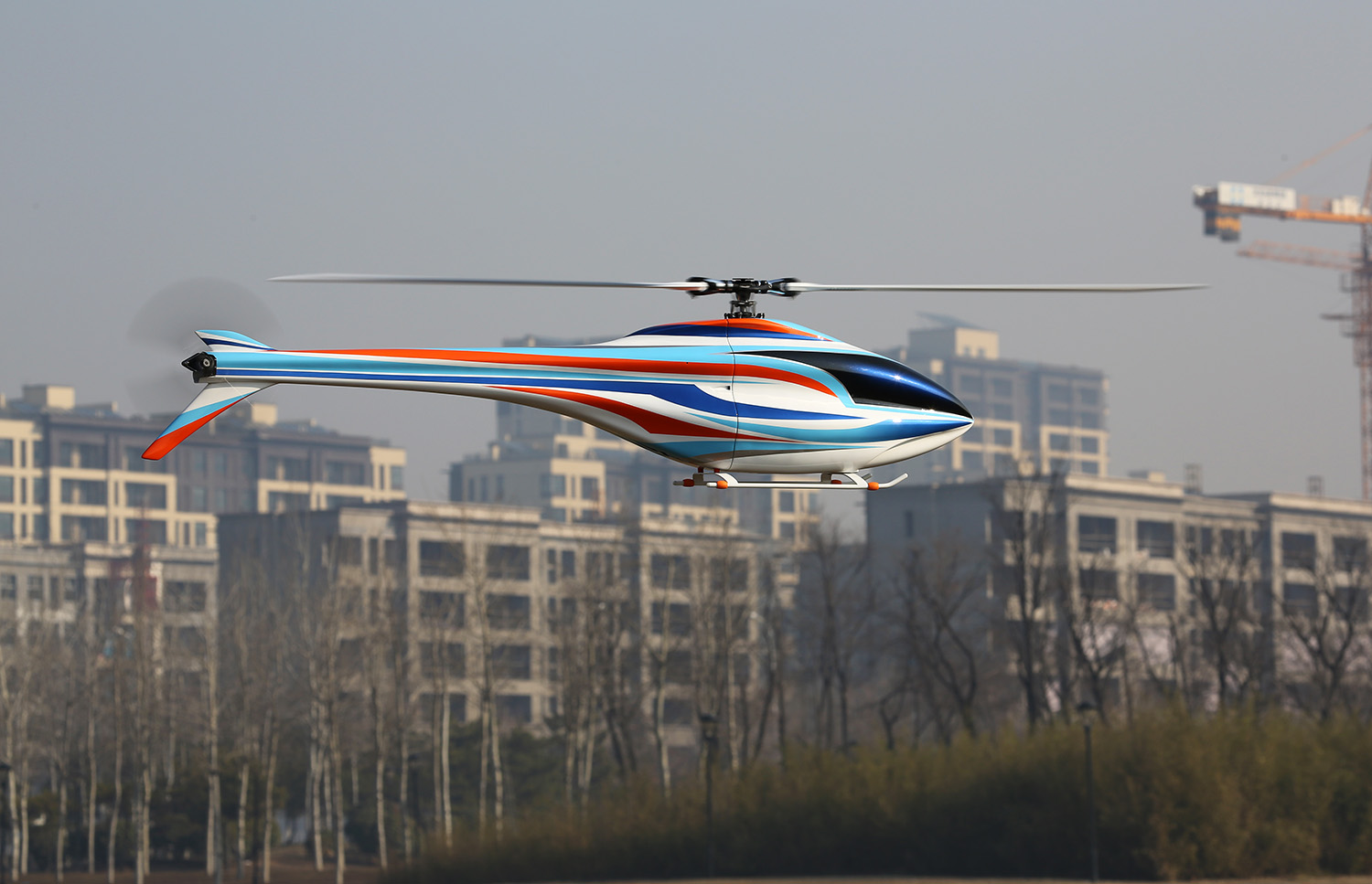

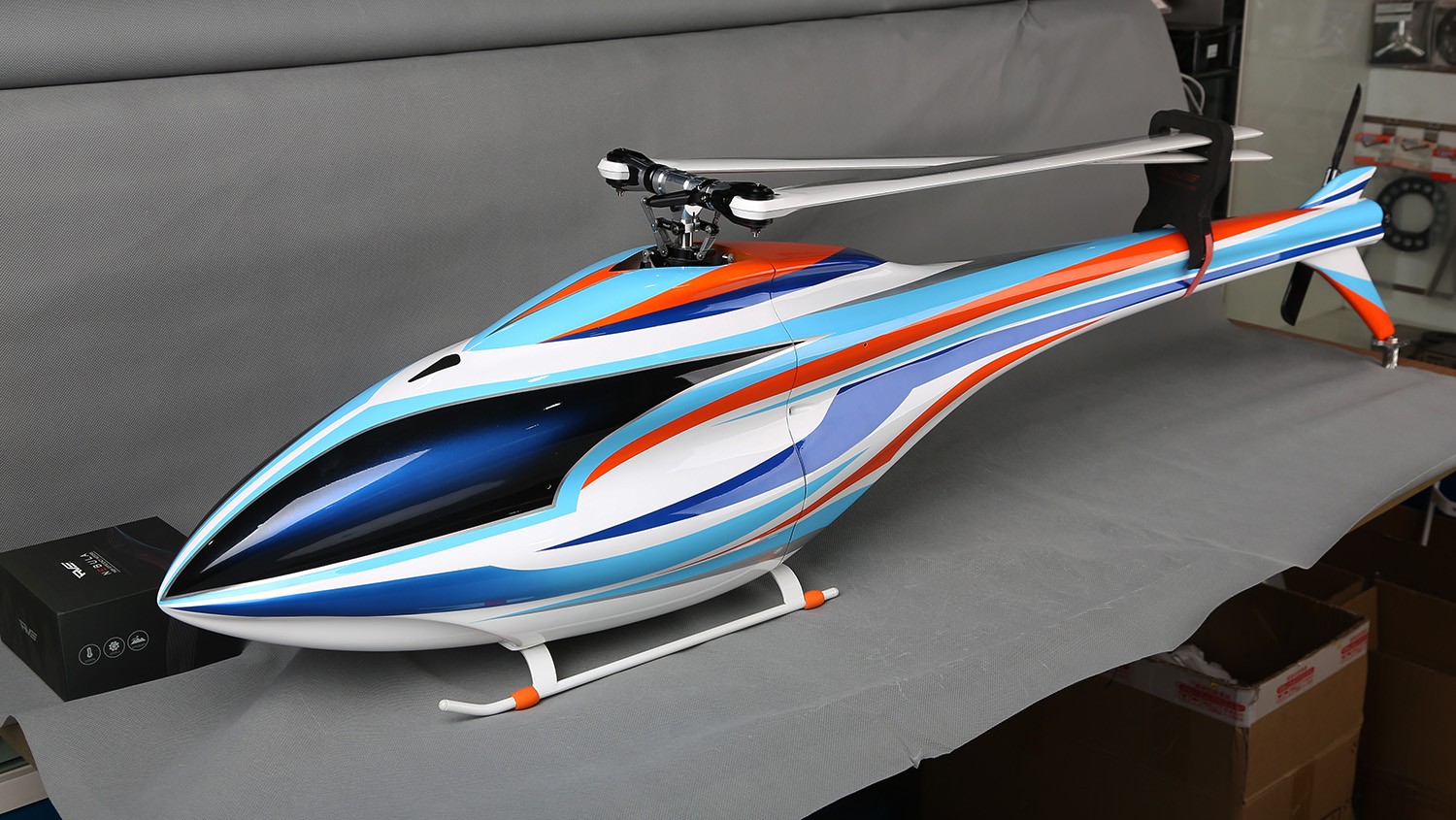

历经11个月,RVE的新机壳终于破茧而出!有心动的感觉吗?据可靠消息,3月会正式发售,颜色有蓝橙和红橙两款。到这里跟大家分享了Future从构思到生产的整个过程,我们也可以更深的去体会一个品牌对于产品的追求和付出。还想知道她的其他隐藏特点吗?只有您亲自靠近她去感受啦!
